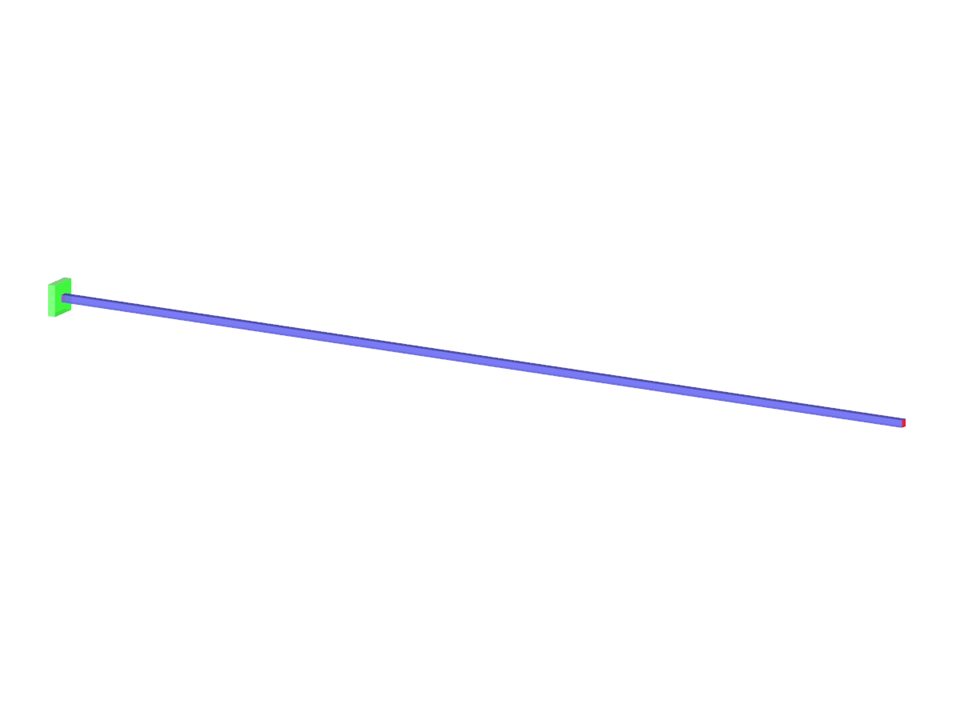

Exemple de vérification 0042 | 5
Nombre de nœuds | 2 |
Nombre de lignes | 1 |
Nombre de barres | 1 |
Nombre de cas de charge | 1 |
Poids total | 0,502 t |
Dimensions (métrique) | 10,168 x 0,336 x 0,336 m |
Dimensions (impériales) | 33.36 x 1.1 x 1.1 feet |
Version du logiciel | 5.28.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
