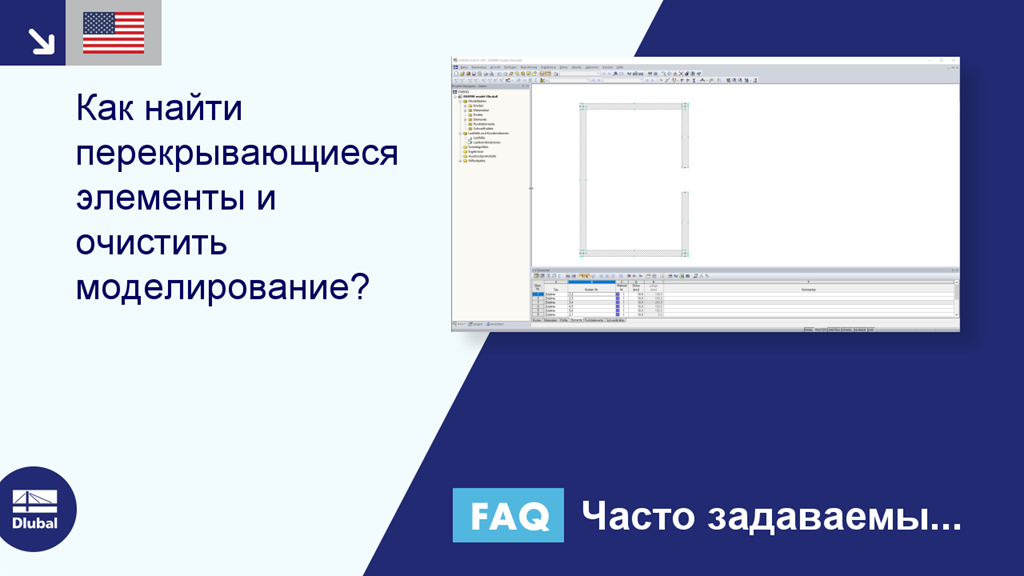

Как найти перекрывающиеся элементы и скорректировать моделирование?
У вас есть какие-нибудь вопросы?
Длина: 00:00:13 min
Длина: 00:00:18 min
База знаний
Длина: 00:01:49 min
Длина: 00:00:50 min
Длина: 00:01:52 min
Длина: 00:00:13 min
База знаний
Длина: 00:00:38 min
База знаний
Длина: 00:00:20 min
.png?mw=350&hash=83397b9718189d605563213de7c48c3b3b18b064)
In RFEM, RSTAB und DUENQ können Formeln benutzt werden, um einen Zahlenwert zu ermitteln.
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
Der netzwerkfähige Projektmanager verwaltet die Projekte aller Dlubal-Anwendungen an einer zentralen Stelle.
Allgemeine dünnwandige Querschnitte weisen oft unsymmetrische Geometrien auf. Die Hauptachsen solcher Profile liegen dann nicht parallel zu den horizontal und vertikal ausgerichteten Achsen Y und Z. Bei der Ermittlung der Querschnittswerte wird neben den hauptachsenbezogenen Trägheitsmomenten der Winkel α zwischen der Schwerpunktachse y und der Hauptachse u bestimmt.
.png?mw=512&hash=163dcc8545bad270c8669ae9354bc5c619d606ef)
SHAPE‑THIN определяет эффективные сечения по нормам EN 1993‑1‑3 и EN 1993‑1‑5 для холодногнутых профилей. Дополнительно можно проверить также геометрические условия применимости нормы, указанные в EN 1993-1-3, раздел 5.2.
Влияние местной потери устойчивости пластины рассчитывается по методу приведенной ширины, а возможная потеря устойчивости элементов жесткости (нестабильность) у жестких профилей по норме EN 1993-1-3, раздел 5.5.
Дополнительно можно выполнить итерационный расчёт для оптимизации эффективного сечения.
Вы можете изобразить эффективные сечения графически.
Подробную информацию о расчёте холодногнутых профилей с помощью SHAPE-THIN и RF-/STEEL Cold-Formed Section можно найти в технической статье «Расчёт тонкостенных холодногнутых C-швеллеров по норме EN 1993‑1‑3».
Расчет тонкостенного холодногнутого С-образного профиля по норме EN 1993-1-3 Подробнее о RF-/STEEL Cold-Formed Sections
В программе SHAPE-THIN 8 можно рассчитывать эффективное сечение усиленных плит с потерей устойчивости по норме EN 1993-1-5, п. 4.5.
Критическое напряжение при потере устойчивости рассчитывается по норме EN 1993-1-5, Приложение A.1, для плит с потерей устойчивости, имеющих как минимум 3 продольных элемента жесткости, или по норме EN 1993-1-5, Приложение A.2, для плит с потерей устойчивости, с одним или двумя элементы жесткости в сжатой зоне. Программа выполняет также на запас потери устойчивости при кручении.
База данных материалов в RFEM, RSTAB и SHAPE-THIN содержит стали по австралийской норме AS/NZS 4600:2005.
- Моделирование сечений с помощью элементов, профилей, дуг и точечных элементов
- Расширяемая база данных характеристик материалов, пределов текучести и предельных напряжений
- Характеристики сечений для открытых, замкнутых и несмежных тонкостенных профилей
- Идеальные характеристики сечений, состоящих из различных материалов
- Определение сварных напряжений в угловых швах
- Анализ напряжений, включая расчет первичного и вторичного кручения
- Проверка соотношений c/t
- Эффективные сечения по норме
- EN 1993-1-5 (включая усиленные панели с потерей устойчивости по разделу 4.5)
-
EN 1993-1-3 -
EN 1999-1-1
-
DIN 18800-2
- Классификация по норме
-
EN 1993-1-1
-
EN 1999-1-1
-
- Интерфейс с программой MS Excel для импорта и экспорта таблиц
- Протокол результатов
