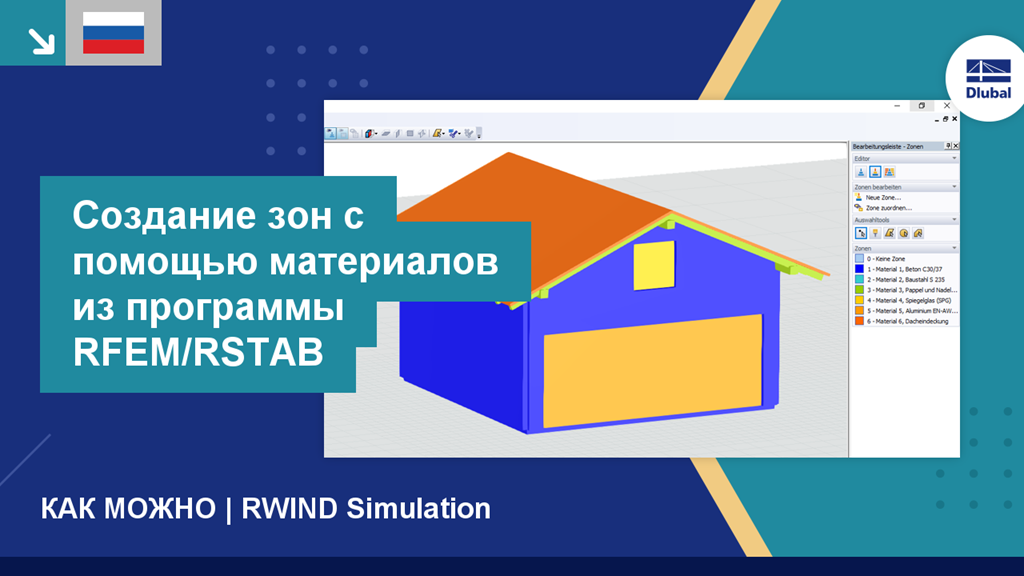

При потребности создать в программе RWIND Simulation отдельные зоны модели на основе материалов, заданных в программе RFEM/RSTAB, нужно сначала в основной программе активировать функцию передачи шероховатости поверхности по материалам.
Данное видео является дополнением руководства к программе RWIND Simulation от компании Dlubal Software.
Общие сведения
Общие сведения
В программе RWIND Simulation можно разделить модель на разные зоны, причем каждой из них можно назначить различную шероховатость поверхности. Далее можно благодаря также зонам лучше оценить местные результаты.
Объемное пространство в программе RWIND Simulation теперь можно дискретизировать между ячейками с помощью метода второго порядка.
Несмотря на его худшую сходимость, этото расширенный подход обычно приводит к более точным результатам.
Программа RWIND Simulation позволяет пользователю модифицировать граничные условия стены, и тем самым учесть в расчетах шероховатость поверхности модели. Эта численная модель основана на предположении, что зерна определенного диаметра расположены на поверхности модели равномерно, подобным образом как на наждачной бумаге. Диаметр зерен затем описывается параметром Ks, а распределение - параметром Cs. Благодаря учету шероховатости стен, затем может численное моделирование воздушного потока еще более точно отразить реальность.
Алгоритм создания сетки в программе RWIND Simulation использует для создания сетки у поверхности модели с объемной сеткой слоев функцию граничного слоя, причем количество слоев определяет сам пользователь.
Главной целью этой мелкой сетки в области поверхности модели затем является реалистичное отображение скорости ветра вблизи поверхности.
