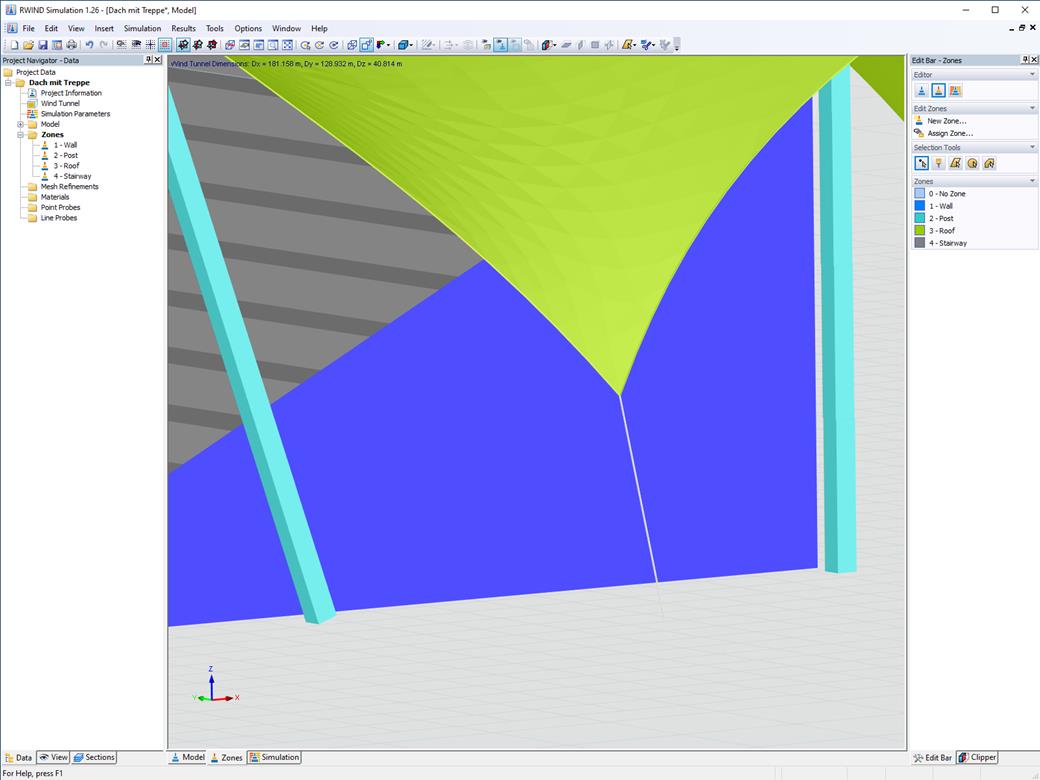

В программе RWIND Simulation можно разделить модель на разные зоны, причем каждой из них можно назначить различную шероховатость поверхности. Далее можно благодаря также зонам лучше оценить местные результаты.
У вас есть какие-нибудь вопросы?
Длина: 00:00:58 min
Длина: 00:01:05 min
Длина: 00:01:00 min
Длина: 00:01:18 min
Общие сведения
Длина: 00:01:51 min
Длина: 00:00:22 min
Общие сведения
Длина: 00:01:02 min
Длина: 00:00:28 min
Создание контрольного примера для вычислительной гидродинамики (CFD) является важным шагом в обеспечении точности и надежности результатов моделирования. Этот процесс включает в себя сравнение результатов моделирования CFD с экспериментальными или аналитическими данными из реальных сценариев. Цель состоит в том, чтобы показать, что модель CFD может точно воспроизвести физические явления, которые она должна моделировать. В этом руководстве описаны основные шаги по разработке контрольного примера для CFD моделирования, от выбора подходящего физических сценариев до анализа и сравнения результатов. Тщательно выполняя эти шаги, инженеры и специалисты могут повысить достоверность своих моделей CFD и проложить путь к их эффективному применению в различных областях, таких как аэродинамика, аэрокосмические или экологические исследования.
Направление ветра играет решающую роль при формировании результатов моделирования вычислительной гидродинамики (CFD) , а также при расчёте конструкций зданий и инфраструктуры. Она является определяющим фактором в оценке того, как силы ветра взаимодействуют с конструкцией, влияя на распределение давления ветра и, следовательно, на реакции конструкции. Понимание влияния направления ветра имеет важное значение для разработки конструкций, которые могут противостоять различным силам ветра, обеспечивая безопасность и долговечность конструкций. Упрощенно, направление ветра помогает в точной настройке моделирования CFD и определении принципов проектирования конструкций для оптимальной производительности и устойчивости к воздействиям, вызванным ветром.
Соблюдение строительных норм и правил, таких как Еврокод, необходимо для обеспечения безопасности, конструктивной целостности и устойчивости зданий и сооружений. Вычислительная гидродинамика (CFD) играет жизненно важную роль в этом процессе, моделируя поведение жидкостей, оптимизируя конструкции и помогая архитекторам и инженерам соответствовать требованиям Еврокода, связанным с расчетом ветровых нагрузок, естественной вентиляцией, пожарной безопасностью и энергоэффективностью. Интегрируя CFD в процесс проектирования, профессионалы могут создавать более безопасные, эффективные и соответствующие требованиям здания, отвечающие самым высоким стандартам строительства и проектирования в Европе.
Поскольку в нормах Еврокод напрямую не рассматривается действие ветра на конструкции, открытые сбоку, то стоит обратить внимание на четыре случая из немецкой нормы DIN 1055, часть 4.
В программе RWIND Simulation можно разделить модель на разные зоны, причем каждой из них можно назначить различную шероховатость поверхности. Далее можно благодаря также зонам лучше оценить местные результаты.
.png?mw=512&hash=326ddb2b4595d26528f3df596e3b8cf487887f2d)
Программа RWIND Simulation для создания ветровых нагрузок на основе CFD поддерживает пользовательский интерфейс на следующих языках:
- Немецкий
- Английский
- Чешский
- Испанский
- Французский
- Итальянский
- Польский
- Português
- Русский
Программа RWIND Simulation позволяет пользователю модифицировать граничные условия стены, и тем самым учесть в расчетах шероховатость поверхности модели. Эта численная модель основана на предположении, что зерна определенного диаметра расположены на поверхности модели равномерно, подобным образом как на наждачной бумаге. Диаметр зерен затем описывается параметром Ks, а распределение - параметром Cs. Благодаря учету шероховатости стен, затем может численное моделирование воздушного потока еще более точно отразить реальность.
Объемное пространство в программе RWIND Simulation теперь можно дискретизировать между ячейками с помощью метода второго порядка.
Несмотря на его худшую сходимость, этото расширенный подход обычно приводит к более точным результатам.
