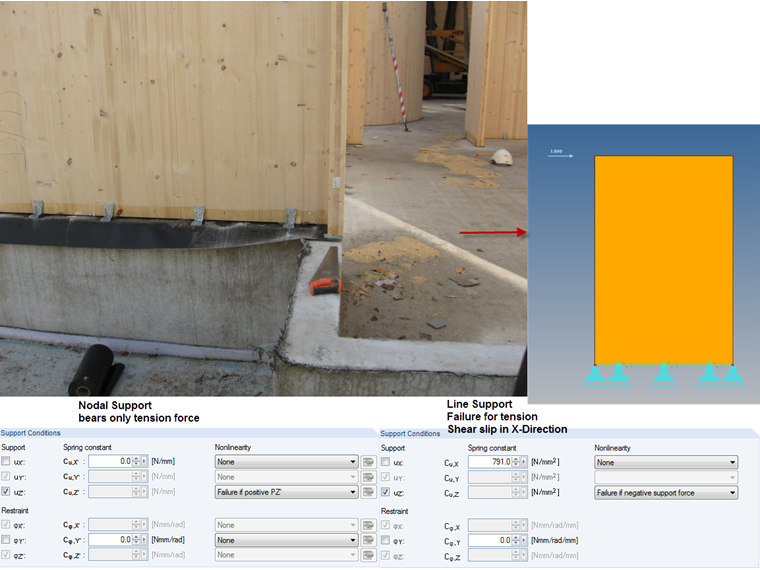

Учет соответствующих нелинейностей в программе может вскоре стать очень сложным. Однако можно учесть такую опору в соответствии с нелинейностями, как показано на рисунке.
Моделирование конструкций из поперечно-клеёной древесины - опоры

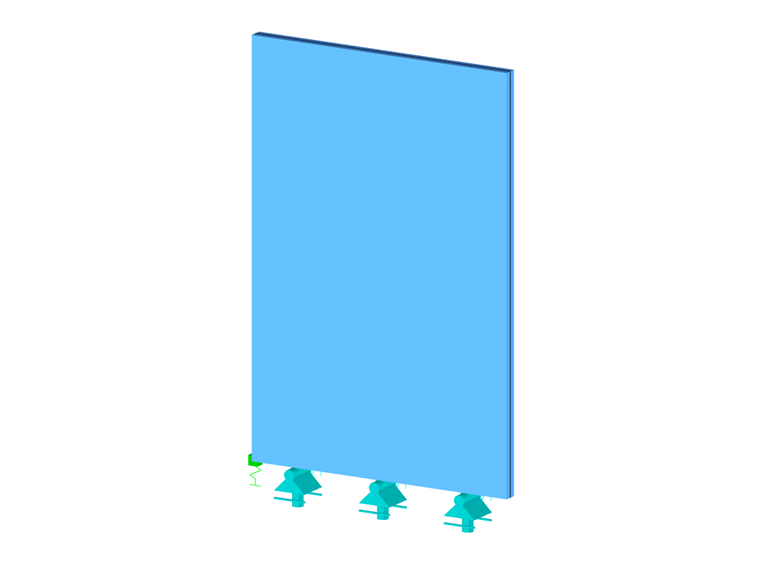

Особого внимания заслуживает опирание кросс-ламинированной деревянной панели. Как правило, кросс-ламинированные стены защищены от сдвига с помощью анкерных креплений и от подъемных сил с помощью анкерных хомутов.
Автор
Г-н Кун отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку нашим клиентам.
