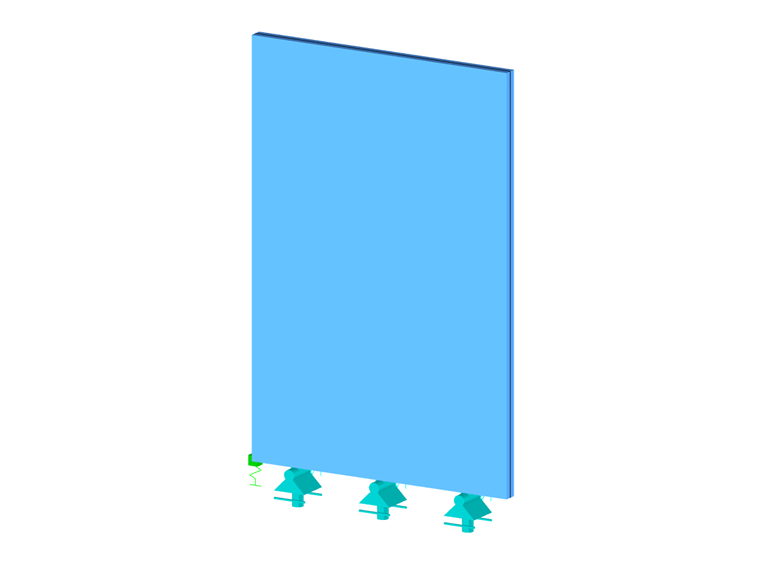

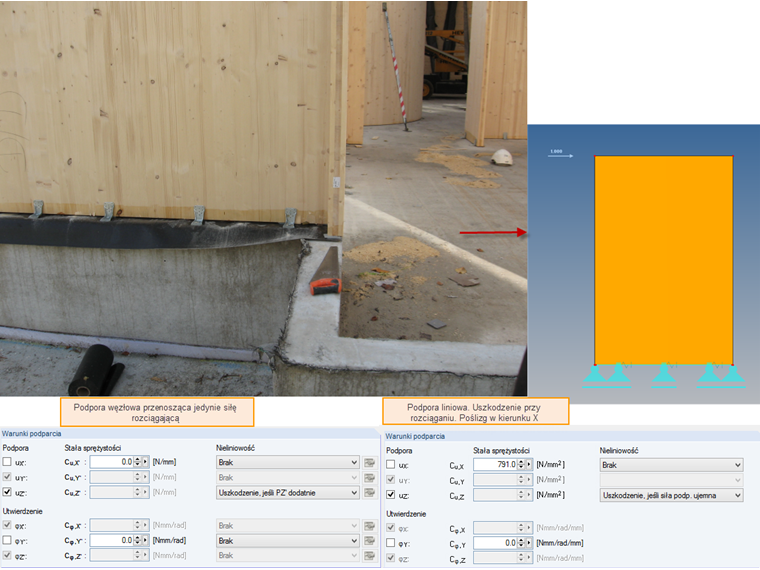

Uwzględnienie odpowiednich nieliniowości w programie może wkrótce stać się bardzo złożone. Możliwe jest jednak uwzględnienie takiej podpory zgodnie z nieliniowościami, jak pokazano na rysunku.
Modelowanie konstrukcji z drewna klejonego krzyżowo - podpory
Na szczególną uwagę zasługuje podpora z płyty z drewna klejonego krzyżowo. Zazwyczaj, ściana z drewna klejonego krzyżowo jest zabezpieczona przed ścinaniem dzięki trzpieniom oraz przed siłą unoszącą za pomocą krzyżaków/prętów ściągających.
