Ответ:

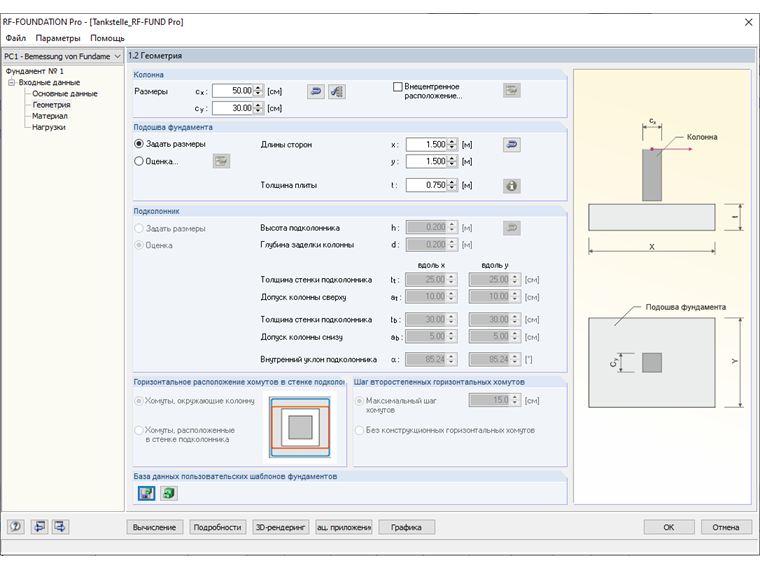

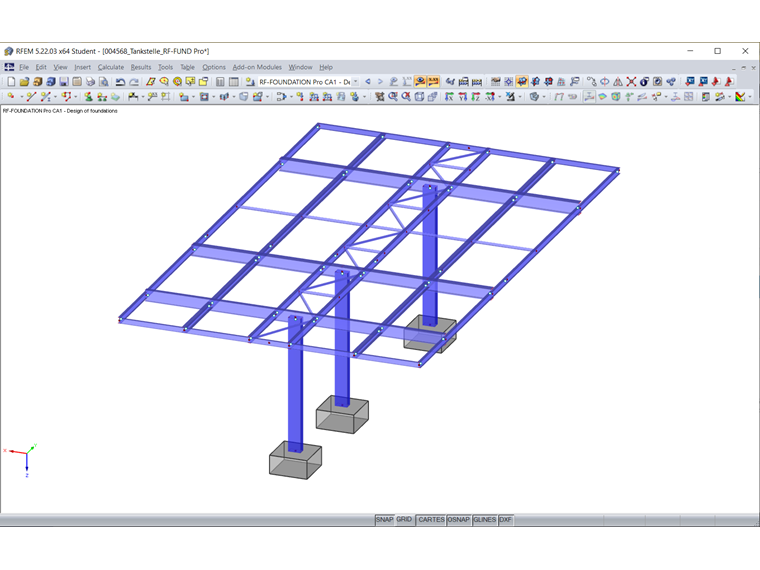

В расчетах дополнительного модуля RF‑/FOUNDATION Pro прикладывается нагрузка независимо от типа фундамента всегда к его верхнему краю.
Вопрос
В какой части фундамента применяется нагрузка при расчетах в дополнительном модуле FOUNDATION Pro?
Автор
Г-н Килох оказывает техническую поддержку нашим заказчикам и отвечает за разработки железобетонных конструкций.
