Оценка результатов

В Навигаторе - Результаты можно выбрать, какие результаты будут отображаться в модели. По умолчанию формы колебаний |U| первого нормального режима (см. Собственная форма наименьшей собственной частоты изображение).

Собственные частоты

Модель № | Список Собственная частота f [Гц] включает все 32 формы, которые требуются для превышения предельных сумм 90% для коэффициентов модальных масс. Щелкнув на т.е. кнопки рядом со списком, можно просматривать собственные частоты модели. Кроме того, конкретный режим можно выбрать непосредственно при открытии списка.

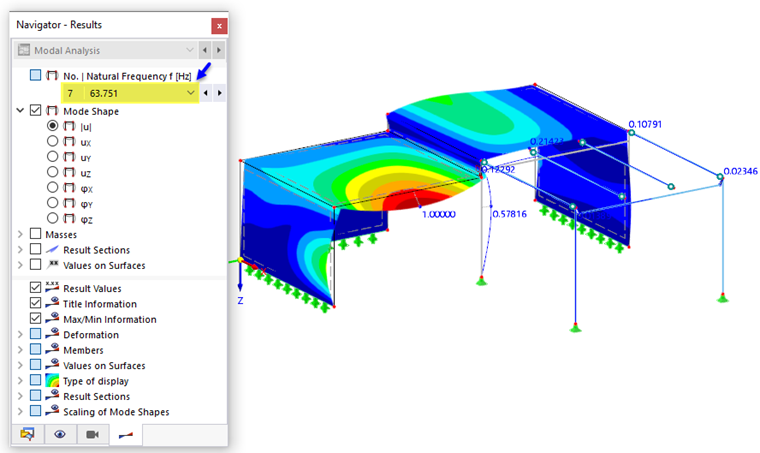

Собственная форма, связанная с седьмой собственной частотой

Щёлкните на Нажмите кнопку на панели инструментов, чтобы отобразить собственные формы в качестве анимированного представления.

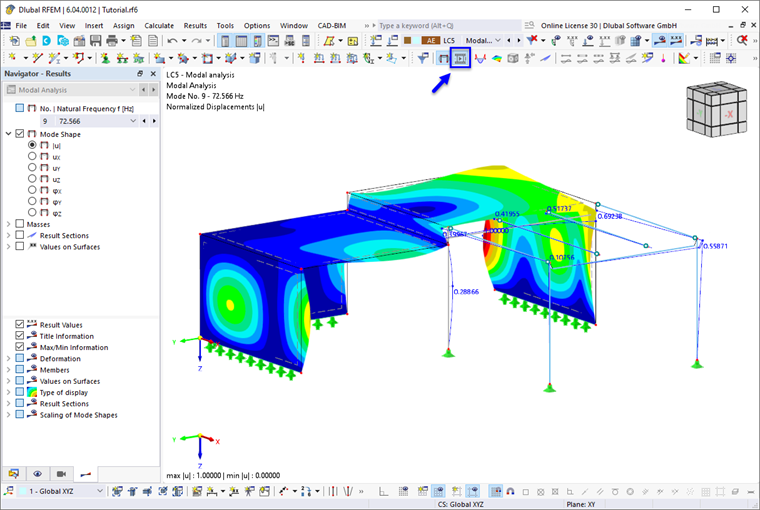

Отображение собственной формы в качестве анимации

Нажмите кнопку еще раз, чтобы остановить анимацию.

собственные формы

Каждой частоте в модели соответствует соответствующая форма колебаний. Хотя эти векторы собственной формы имеют вид деформаций, возникающих в результате расчета конструкции, они не являются «деформациями» в прямом смысле. Скорее всего, смещения и повороты масштабируются с максимальным значением 1 и являются безразмерными. Поэтому в заголовках таблиц они обозначены как 'Нормированные перемещения' и 'Нормированные повороты' (см. {%://#image046831 Нормированные результаты формы колебаний по узлам]]) ).

Вы можете изобразить любой компонент поступательной и вращательной формы, выбрав один из вариантов в категории 'Форма колебаний' в навигаторе. Выберите, например, компонент u_Z.

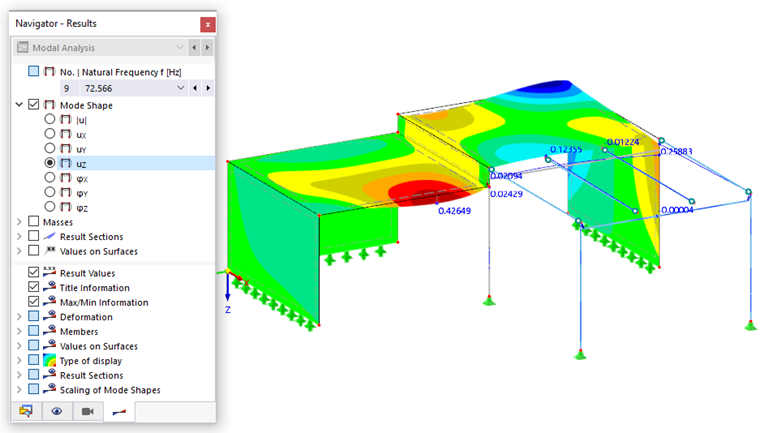

Отображение компонента собственной формы uZ

После того, как вы опробуете другие возможности, установите масштабированную |U|В результате снова . Если вы хотите масштабировать максимальные результаты до другого максимума, вы можете применить одну из специальных опций, доступных в нижней части навигатора. Подробнее данные параметры подробнее объясняются в онлайн-руководстве .

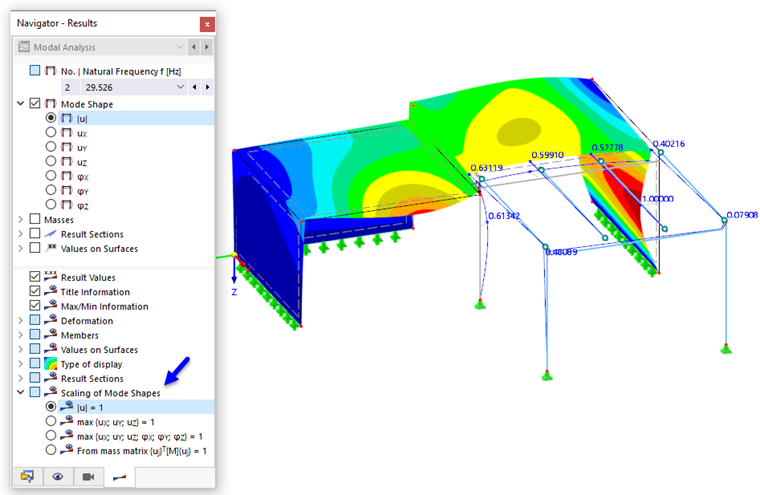

Возможности масштабирования собственных форм

Эффективные модальные массы

Как вы уже заметили, таблица Эффективные модальные массы содержит важную информацию при выборе количества требуемых форм (см.|изображение046824|Коэффициенты для эффективных модальных масс#изображение). Эффективные модальные массы показывают, сколько масс активируется в каждом направлении каждой собственной частоты.

Массы в точках сетки

Вы можете проверить массы, которые были учтены для модального анализа. Для этого выберите таблицу Массы в точках сетки.

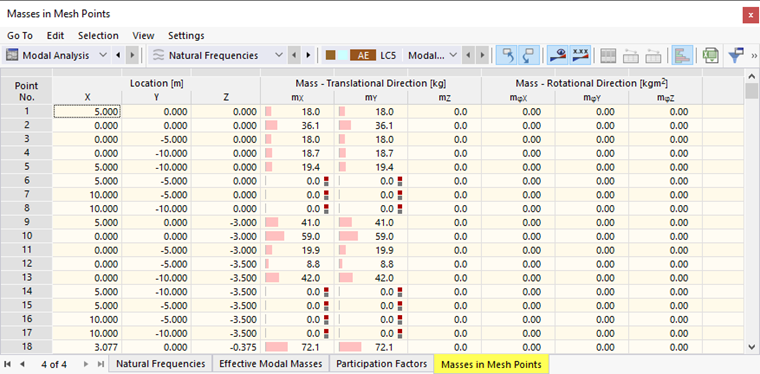

Проверка масс в точках сетки

Массы являются результатом нагрузок, содержащихся в . Как указано в . В самом конце таблицы отображаются суммы для каждого направления.

Чтобы изобразить массы графически на узлах КЭ модели, установите флажок Массы в 'Навигаторе - Результаты'. По умолчанию заданы массы m_X, действующие в направлении X.

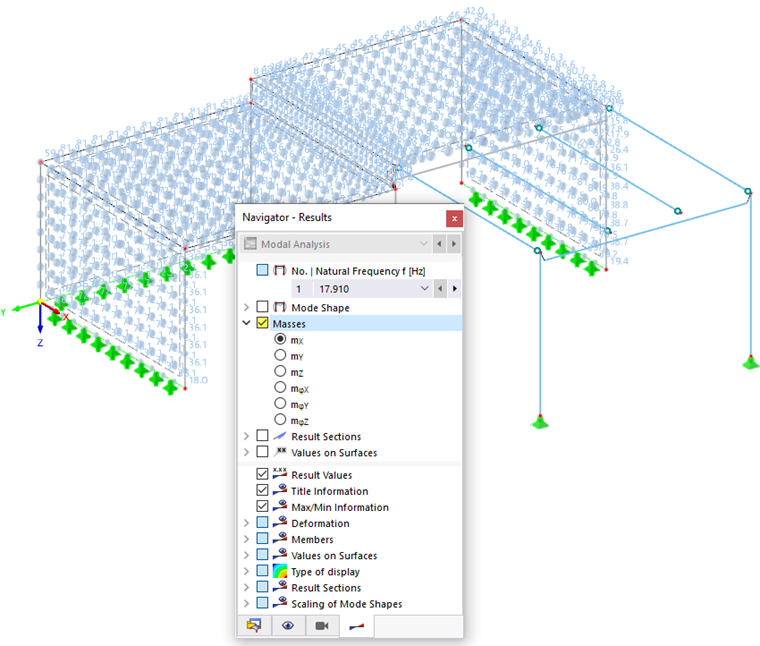

Массы в точках сетки, действующие в направлении X

Масса, применяемая к каждому узлу сетки, представлена шаром, размер которого масштабирован до максимального значения. Снова применим только варианты m_X и m_Y. Стержни не имеют масштабов масс, поскольку их массы не учитывались в модальном анализе (см.|изображение046821|Пренебрежение массами отдельных стержней#изображение).

Численные результаты для собственных форм

Значения всех форм колебаний сортируются в соответствующих таблицах. Их можно выбрать из подкатегорий, доступных для 'модального анализа'.

Нормированные результаты собственной формы по узлам

Нормированные перемещения и повороты узлов, стержней или поверхностей сортируются по номерам объектов или формам колебаний.

Наконец, сохраните результаты модального анализа, нажав на кнопку на панели инструментов.
