Создание новой сейсмической расчетной ситуации

Динамическое загружение нужно в следующем шаге объединить со статическими воздействиями. Таким образом, можно будет оценить, учитывается ли для расчета модели сейсмическое воздействие, а не «обычная» расчетная ситуация по ПС 1г. Поскольку в динамическом расчете применяются определенные правила, требуется снова создать определенную расчетную ситуацию. В навигаторе проектов перейдите в папку «Загружения и сочетания » и щелкните правой кнопкой мыши по записи «Расчетные ситуации », чтобы открыть контекстное меню соответствующей записи.

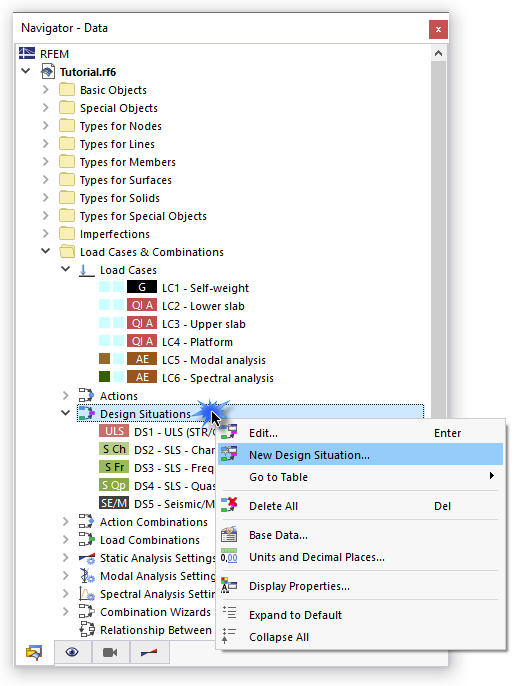

Создание новой расчётной ситуации с помощью контекстного меню

Выберите параметр « Новая расчетная ситуация ». Откроется диалоговое окно 'Загружения и сочетания', в котором задается новая расчётная ситуация DS6.

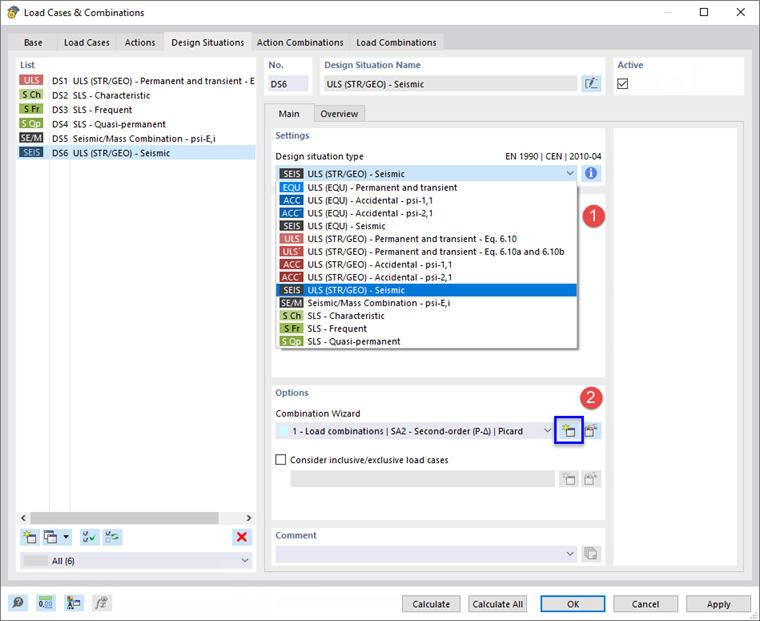

Создание сейсмической расчетной ситуации для предельного состояния по несущей способности

Выберите вариант ПС 1г (STR/GEO) - сейсмическая в списке 'Тип расчетной ситуации' (1). При нажатии на кнопку После нажатия кнопки можно в диалоговом окне 'Информация о правилах сочетаний' снова проверить критерии сейсмических сочетаний по норме EN 1990.

Сейсмические воздействия обычно комбинируются посредством расчетных сочетаний, а не сочетаний нагрузок. Чтобы изменить настройку для новой расчетной ситуации, нажмите кнопку рядом со списком 'Мастер комбинаторики' в области 'Опции' (2). Откроется диалоговое окно 'Новый мастер сочетаний'.

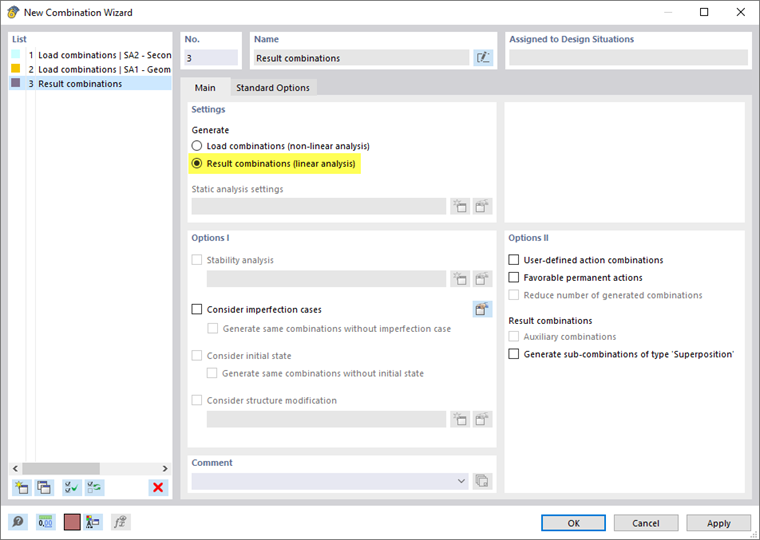

Мастер комбинаторики - расчетные сочетания

Отметьте флажок « Расчетные сочетания (линейный расчет) ». Затем нажмите кнопку OK , чтобы закрыть диалоговое окно.

Перейдите к вкладке « Сочетания воздействий».

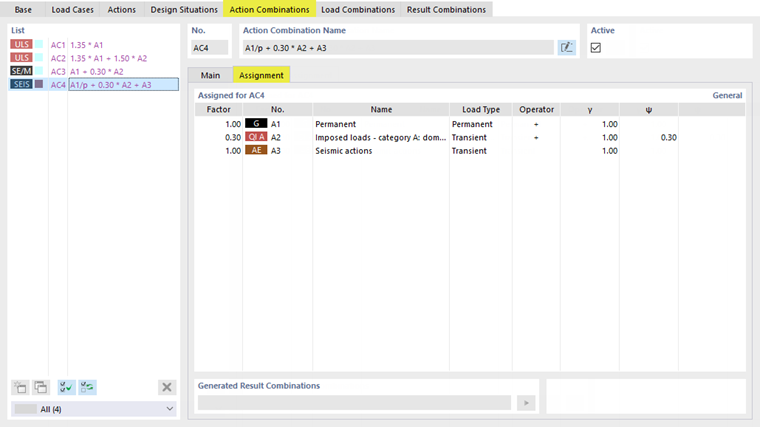

Сочетание сейсмических воздействий с приданными воздействиями и коэффициентами

Создано сочетание воздействий СВ4. Выберите его в списке. Затем щелкните на вложенную вкладку Придание. Собственный вес воздействия В1 задается как '/p' (постоянная), в то время как другие воздействия являются переменными. Для временных нагрузок снова применяется коэффициент ψ равный 0,30. Загружение спектрального анализа, содержащееся в воздействии A3, выполняется без редукции.

При выборе вкладки 'Расчетные сочетания , программа создаст сейсмическое сочетание РС1. Чтобы проверить, каким образом учитываются результаты каждого загружения, снова выберите вложенную вкладку Придание.

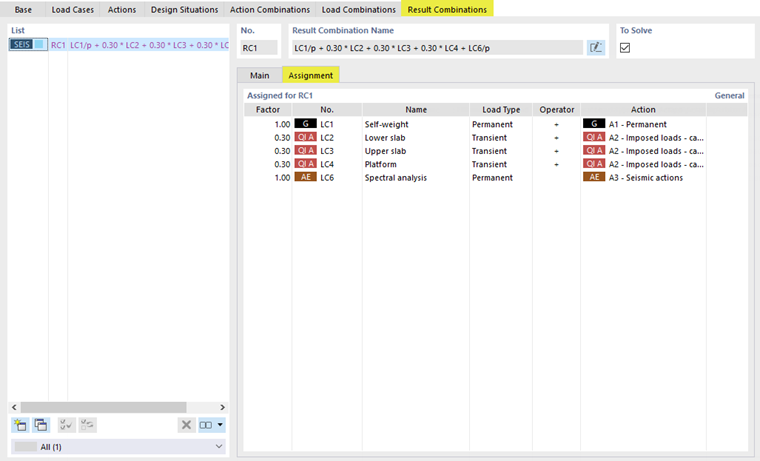

Загружения с коэффициентами, приданными к расчетному сочетанию

Как видно по типу нагрузки 'Постоянная', всегда учитываются результаты ЗГ1 и ЗГ6. Для спектрального анализа загружений LC6,|изображение047095|Будет учитываться пакет масштабированных сумм#всех результатов.
