Здание приемной в Dinzaur Park Kleinwelka недалеко от Баутцена, Германия, имеет общую высоту 22 м и напоминает митоз. Митоз - это тип деления клеток и возникновение жизни. Бионическая стальная конструкция состоит из 1 389 трубчатых стальных стержней, каждый из которых соединен в 269 узлах.
В общей сложности было в реализации проекта использовано около 92,594 тонн стали. Вся полупрозрачная кровля общей площадью около 2 000 м² была создана с помощью 463 подушек из пленки ETFE.
В здании затем располагаются: Посетители также заметят колоссального Спинозавра, встречающего их у главного входа.
За этот проект, Stahlbau Hahner GmbH из Петерсберга и rimpf Architektur из Гамбурга, получила 3-я премия в области архитектуры. Инженеры zapf & co. из Штраусберга, Германия, отвечали за расчёт стальных конструкций и подушек из плёнок. Пространственная конструкция затем была рассчитана в программе RSTAB, а подушки в программе Easy.
«Mitoseum» - это эффектная и в то же время экологически чистая лёгкая конструкция из стали и мембраны.
Расчет конструкций:
zapf & co. - Structural Engineering GmbH, Штраусберг
www.zapf-co.de

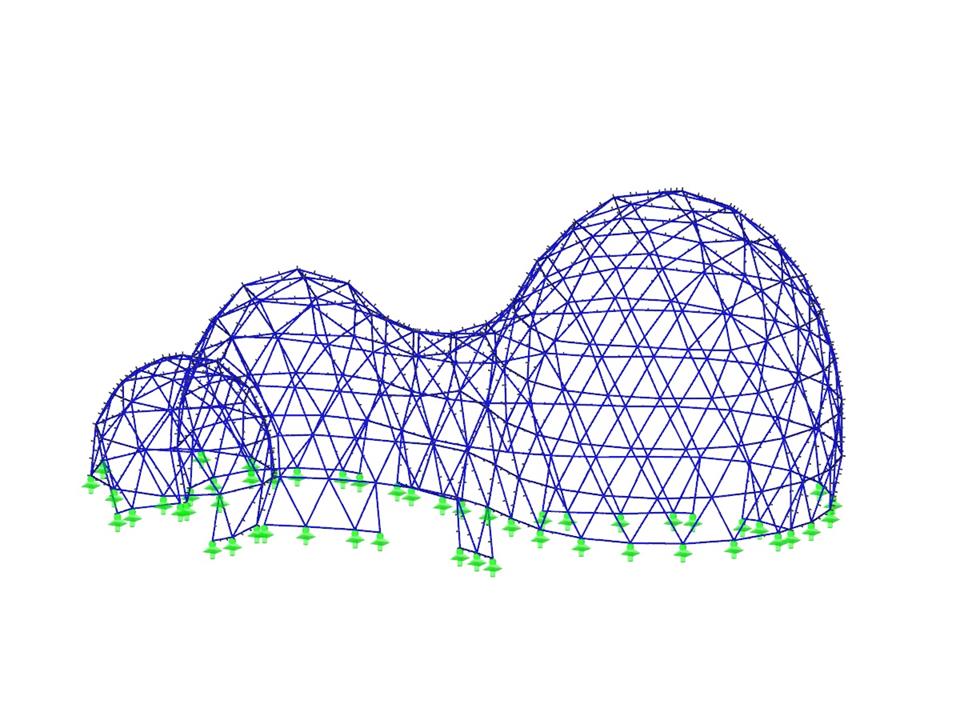

Бионическая стальная конструкция
Количество узлов | 3452 |
Количество линий | 3920 |
Количество стержней | 3920 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 50 |
Количество сочетаний нагрузок | 95 |
Количество расчетных сочетаний | 0 |
Общий вес | 35,643 t |
Размеры | 45,245 x 22,757 x 25,330 m |
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
