La estructura de entrada al parque de dinosaurios Kleinwelka, cerca de Bautzen, Alemania, tiene una altura total de 22 metros y se asemeja a la mitosis. La mitosis es un tipo de división celular y el origen de la vida. La estructura biónica está compuesta por 1.389 barras de tubos de acero ensambladas en 269 nudos.
Para el proyecto se utilizaron un total de 84 toneladas de acero. El techo translúcido con una superficie total de 2 300 m² se compone de 463 cojines de láminas de teflón (ETFE).
Además del área de entrada, en el edificio también se encuentran una tienda de recuerdos, servicios, áreas de aventura y una galería. Los visitantes también notarán un colosal Espinosaurio que les da la bienvenida en la entrada principal.
Stahlbau Hahner GmbH en Petersberg y rimpf Architektur en Hamburgo recibieron un premio por la estructura en "Deutscher Verzinkerpreis 2017" (3er premio de arquitectura). Los ingenieros de zapf & co. de Strausberg, Alemania, fueron responsables del análisis estructural de la estructura de acero y los cojines de láminas. La estructura espacial se analizó en RSTAB y los cojines en Easy.
El "Mitoseum" es una construcción ligera espectacular de acero y membranas y al mismo tiempo respetuosa con el medio ambiente.
Análisis estructural:
zapf & co. - Structural Engineering GmbH, Strausberg
www.zapf-co.de
Estructura de acero biónica

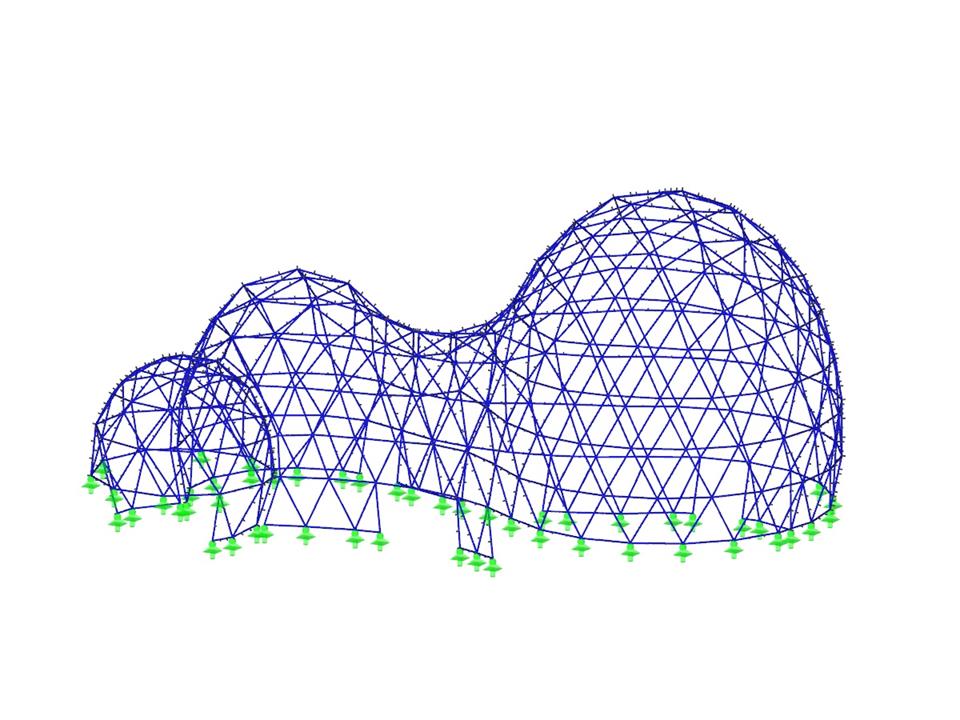

| Número de nudos | 3452 |
| Número de líneas | 3920 |
| Número de barras | 3920 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 50 |
| Número de combinaciones de carga | 95 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 35,643 t |
| Dimensiones | 45,245 x 22,757 x 25,330 m |
