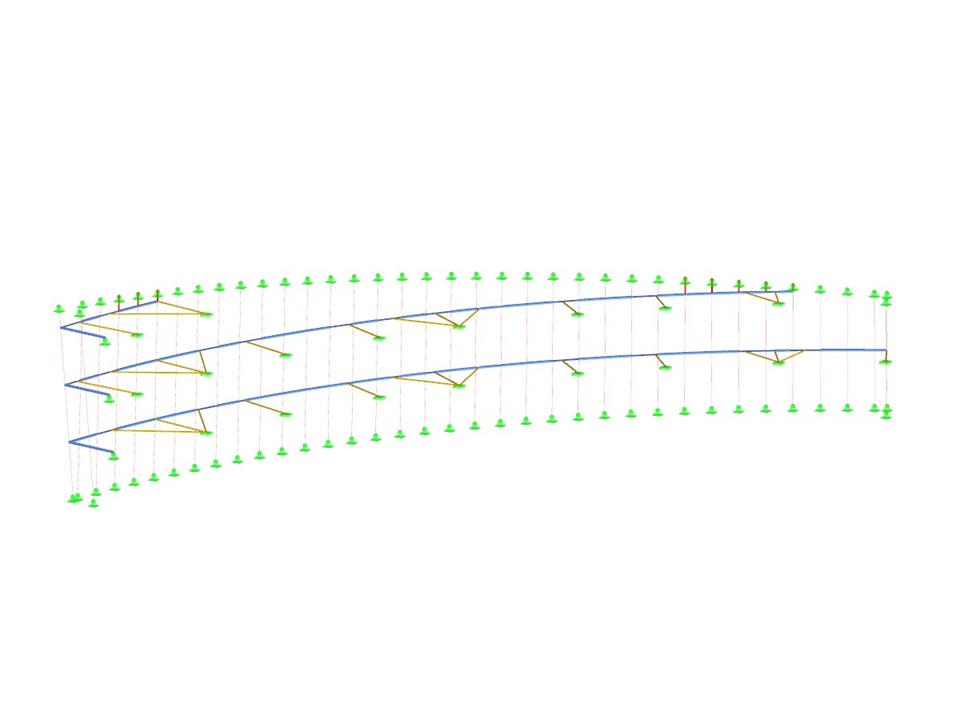

Несущая конструкция фасада
Скачивание невозможно
Проект заказчика / только для просмотра
Количество узлов | 298 |
Количество линий | 225 |
Количество стержней | 225 |
Количество загружений | 10 |
Количество сочетаний нагрузок | 7 |
Количество расчетных сочетаний | 1 |
Общий вес | 16,323 t |
Размеры | 49,862 x 67,348 x 18,760 m |
Версия программы | 5.07.01 |
