问题

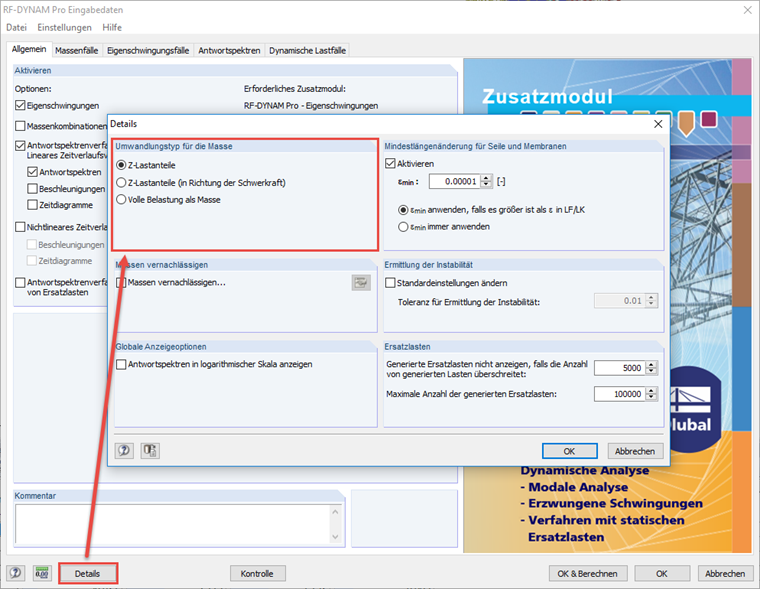

在 RF‑/DYNAM Pro 中,我可以选择质量的换算类型。 这些不同选项的含义是什么,有什么区别?
回复:
该设置定义了附加模块 RFEM/RSTAB 中定义的荷载如何在附加模块中进行处理,因为首先必须对其进行质量转换。Z 向荷载分量: 如果选择该选项,则只考虑作用在 Z 方向上的质量。 包括正方向和负方向。 该选项是预设的,因为在大多数情况下是必需的。 不考虑在水平方向上定义的荷载,例如土压力。
Z 荷载分量(在重力方向上): 在这种情况下,荷载只考虑在 Z 轴正方向上。 如果要使用该选项,应检查 Z 轴的定义方向。 使用此选项,在荷载工况中施加自重都无关紧要。
满载质量: 该选项允许您将所有荷载转换为水平和垂直质量。 对于质量,方向不再考虑。 因此,只要不同方向的荷载作用在一个节点上,RF‑/DYNAM Pro 就会创建合力荷载。
