问题
我想将一根柱子刚性连接到一个梁翼缘上。 在附加模块 RF‑/JOINTS Steel - Rigid 中,梁始终连接到柱翼缘。 如何创建连续梁?
回复:

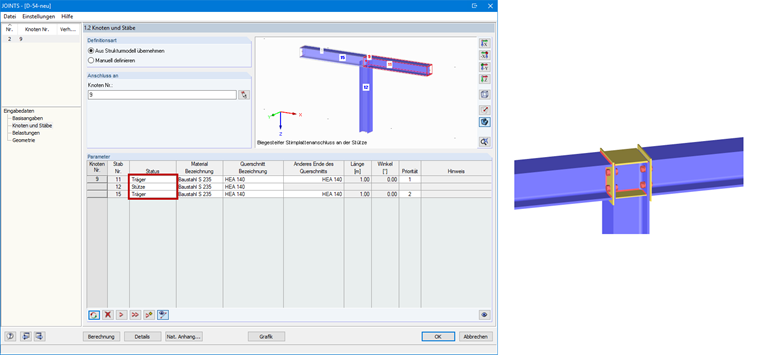

几何形状取决于结构构件的定义。 在“1.2 节点和杆件”窗口中,您可以选择将哪个杆件作为柱、哪个杆件作为梁来计算。 默认情况下程序总是将柱子识别为连续的结构构件(见图01)。
常见问题和解答 (FAQ)

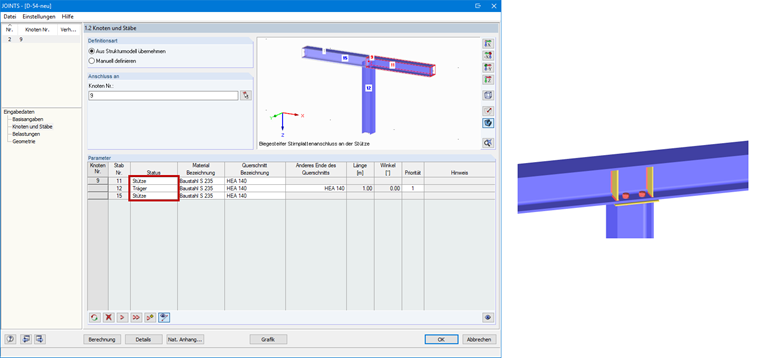

为了使梁连续,只需更改单个杆件的状态(见图 02)。 实际梁的状态为“柱”,而实际的柱子定义为“梁”。
