Domanda
Vorrei collegare rigidamente una colonna a un'ala della trave. Tuttavia, nel modulo aggiuntivo RF-/JOINTS Steel - Rigid, le travi sono sempre collegate a un'ala della colonna. Come posso creare un raggio continuo?
Risposta:

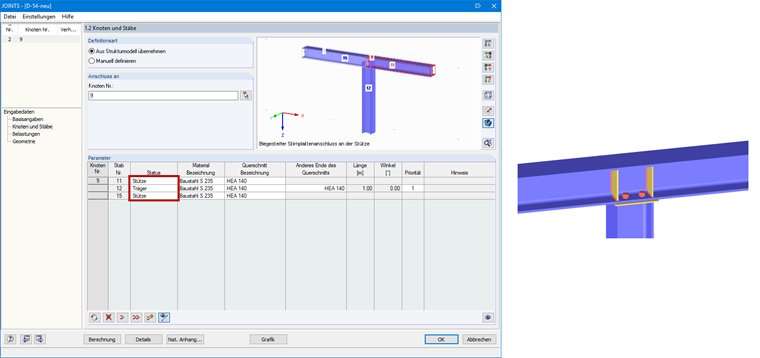

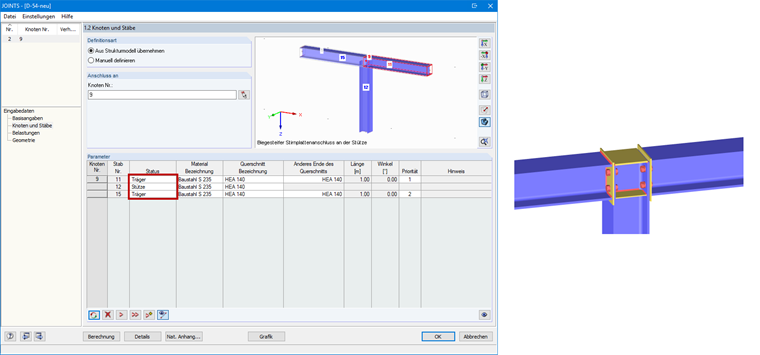

La geometria dipende dalla definizione dei componenti strutturali. Nella finestra "1.2 Nodi e aste", c'è la specificazione di quale asta viene calcolata come una colonna e quale come una trave. Il programma riconosce sempre la colonna come componente strutturale continuo per impostazione predefinita (vedere Figura 01).Al fine di rendere continua la trave, è sufficiente modificare lo stato delle singole aste (vedere la Figura 02). La trave attuale avrà lo stato "Colonna" e la colonna effettiva sarà definita come "Trave".
