使用OpenFOAM计算,可以在每个实体单元上获得打印结果。 这些值可以在模型过渡到每个边缘节点。 为了确定模型几何图形上的最终表面压力,将实体网格边缘节点处的压力转换为确切的模型包裹网格。 如果在完全模型网格上的三角形网格划分太粗糙了,那么在最后一个转换过程中,将进行模型包绕网格的局部细化。
问题
RWIND Simulation如何确定模型区域的风荷载作用下的压力?
回复:

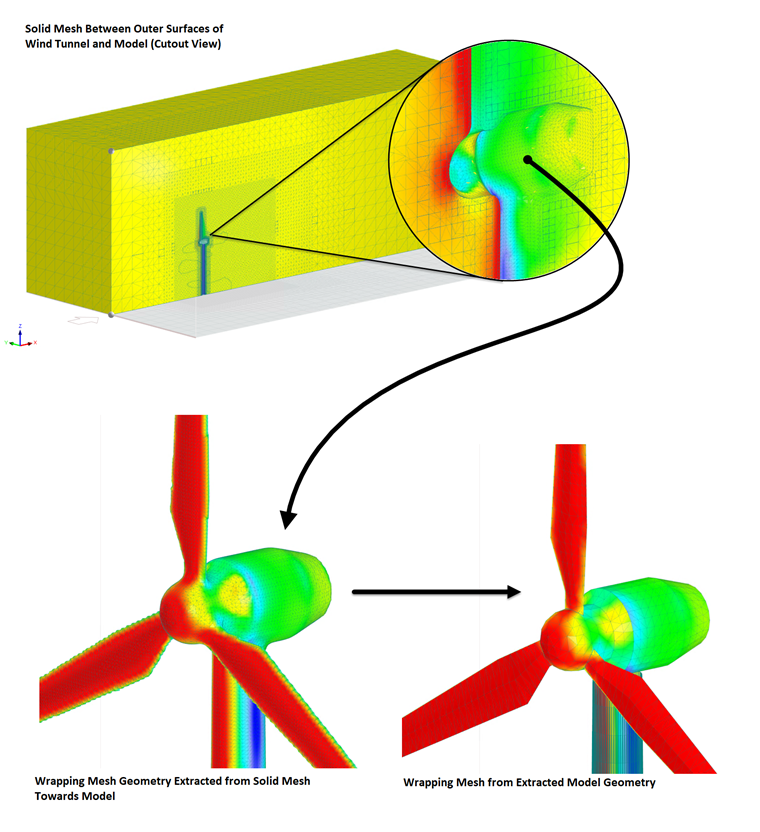

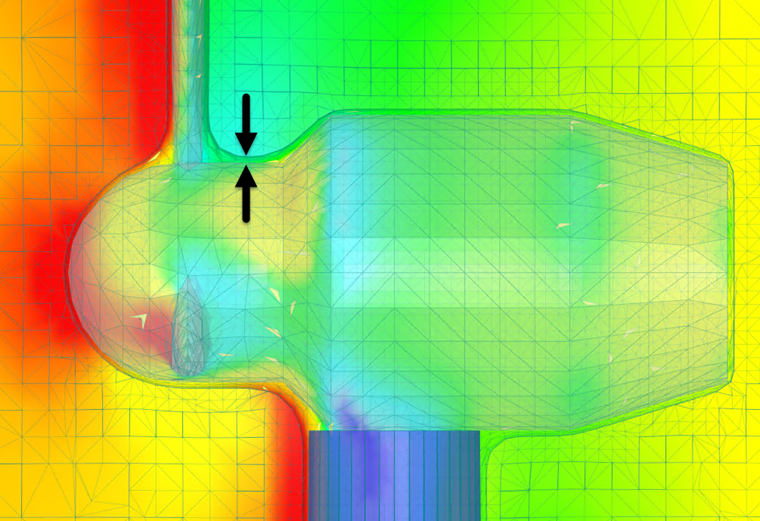

为了进行计算,程序在模型与风洞的外侧之间创建了实体网格。 在这种情况下,实体网格不是直接连接到模型几何形状,而是连接到单独的模型包裹网格上。 该模型环绕网格与实际的模型几何形状之间存在一定距离,具体取决于模型网格设置(简化模型-Shrink-Wrapping-Mesh)。 与周围的模型包裹网格相似,确切的模型几何本身也由包裹的网格表示,但是模型的形状精确。
常见问题和解答 (FAQ)
使用OpenFOAM计算,可以在每个实体单元上获得打印结果。 这些值可以在模型过渡到每个边缘节点。 为了确定模型几何图形上的最终表面压力,将实体网格边缘节点处的压力转换为确切的模型包裹网格。 如果在完全模型网格上的三角形网格划分太粗糙了,那么在最后一个转换过程中,将进行模型包绕网格的局部细化。
