如果理想和变形后的结构体系之间存在几何差异,则程序会自动进行比较。 下一个施工阶段是在上一个施工阶段受压的结构体系之上建造。 该计算是非线性的。
您有什么问题想问的吗?
如果计算规则的结构,输入通常并不复杂,但非常耗时。 输入的自动化可以节省宝贵的时间。 本例中的任务是将房屋的楼层视为独立的施工阶段。 必须使用 C# 程序输入,这样用户就不必手动输入各个楼层的元素。
使用“施工阶段分析(CSA)”模块,可以在 RFEM 6 中对杆件、面和实体结构进行设计时考虑与施工过程相关的特定施工阶段。 这一点很重要,因为建筑物不是一次性建造的,而是通过逐步组合各个结构部分来建造的。 将结构构件和荷载添加到建筑物中的单个步骤称为施工阶段,而过程本身称为施工过程。
因此,在施工过程完成后即可获得结构的最终状态;即所有施工阶段。 对于某些结构,施工过程(即所有单个施工阶段)的影响可能很大,因此应该考虑到这一点,以避免计算中出现错误。 在“RFEM 6 中考虑施工阶段”的知识库文章中对 CSA 模块进行了概述。
因此,在施工过程完成后即可获得结构的最终状态;即所有施工阶段。 对于某些结构,施工过程(即所有单个施工阶段)的影响可能很大,因此应该考虑到这一点,以避免计算中出现错误。 在“RFEM 6 中考虑施工阶段”的知识库文章中对 CSA 模块进行了概述。
复杂结构的计算通常是对整个模型进行有限元分析。 然而,这种结构的建造是一个分多个阶段进行的过程,其中建筑物的最终状态是通过组合单独的结构部分来实现的。 为了避免整体模型计算中的错误,必须考虑施工过程的影响。 在 RFEM 6 中可以使用“施工阶段分析 (CSA)”模块。
在“施工阶段分析(CSA)”模块中,可以使用称为阶段截面的组合截面。 使用施工阶段可以一个一个地激活或停用“参数化 - 厚壁 II”类型的截面。
与附加模块 RF- STAGES (RFEM 5) 相比,在 RFEM 6的施工阶段分析 (CSA)]]中增加了以下新功能:
- 在 RFEM 软件中考虑施工阶段
- 将施工阶段分析集成到 RFEM 的组合中
- 支持附加结构构件,例如线铰
- 在同一个模型中分析选替的施工过程
- 重新激活构件
- RFEM 施工阶段分析定义简便且可视化
- 添加、删除、调整和重新激活杆件、面和实体单元及其属性(例如杆端铰、线铰以及支座自由度等)
- 各施工阶段的荷载组合可自动和手动进行(例如考虑安装荷载、安装吊车)
- 考虑非线性影响,例如拉杆失效或非线性支座
- 与其他模块的交互, 例如 z. B。 }#/zh/products/add-ons-for-rfem-6-and-rstab-9/additional-analyses/structure-stability 结构稳定性]],{%!/add-ons-for-rfem-6-and -rstab-9/additional-analyses/form-finding/form-finding]], 等等。
- 以数值和图形的方式显示各施工阶段的结果
- 详细的计算书,包括每个施工阶段的所有结构和荷载数据

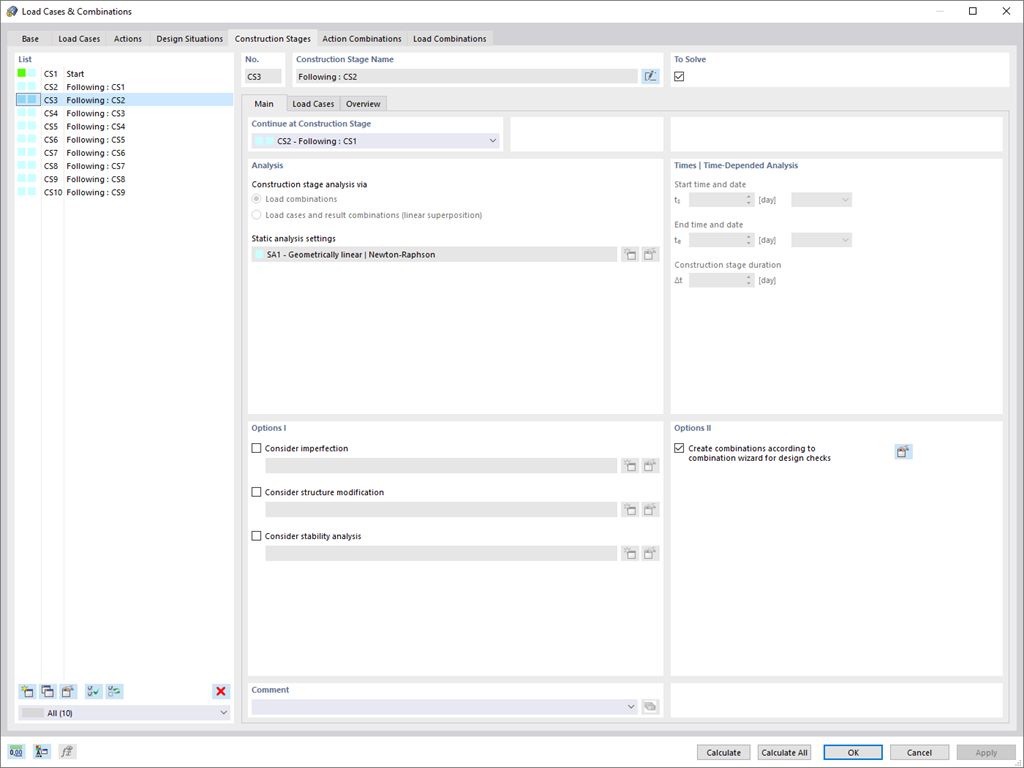

您是否已经在 RFEM 中创建完整个结构? 如果已创建完,那么现在可以将各结构构件和荷载工况分配给相应的施工阶段, 并且可以在相应的施工阶段调整例如杆件和支座的铰定义。
可以模拟结构体系变化,例如桥梁分段灌浆或支座沉降。 然后将在 RFEM 中创建的荷载工况作为永久或非永久荷载分配给指定施工阶段。
您知道吗? 可以将分配的永久荷载和非永久荷载在荷载组合中进行叠加。 这样可以例如计算不同吊车位置的最大内力,或只考虑某个施工阶段的临时装配荷载。
