Pokud se vyskytnou geometrické rozdíly mezi ideálním systémem a systémem deformovaným v důsledku předchozí fáze výstavby, interně se porovnají. Přitom vznikne nový systém na základě zatížení systému z předchozí fáze výstavby. Výpočet probíhá nelineárně.
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:33 min
Délka: 00:48:53 min
Délka: 00:57:50 min
Délka: 01:02:26 min
Délka: 00:53:58 min
Délka: 00:01:16 min
Délka: 00:38:43 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Addon Analýza fází výstavby (CSA) umožňuje posuzovat konstrukce z prutů, ploch i těles v programu RFEM 6 s ohledem na konkrétní fáze výstavby související s procesem výstavby. To je důležité, protože budovy se nestaví najednou, ale postupným kombinováním jednotlivých konstrukčních částí. Jednotlivé kroky, ve kterých se do budovy přidávají konstrukční prvky a zatížení, se nazývají fáze výstavby, zatímco samotný proces se nazývá stavební proces.
Konečný stav konstrukce je tak k dispozici po dokončení stavebního procesu; tedy po všech fázích výstavby. U některých konstrukcí může být vliv stavebního procesu (tedy všech jednotlivých fází výstavby) významný a je třeba ho zohlednit, aby se předešlo chybám ve výpočtu. Obecný popis addonu CSA byl poskytnut v odborném článku „Zohlednění fází výstavby v programu RFEM 6“.
Konečný stav konstrukce je tak k dispozici po dokončení stavebního procesu; tedy po všech fázích výstavby. U některých konstrukcí může být vliv stavebního procesu (tedy všech jednotlivých fází výstavby) významný a je třeba ho zohlednit, aby se předešlo chybám ve výpočtu. Obecný popis addonu CSA byl poskytnut v odborném článku „Zohlednění fází výstavby v programu RFEM 6“.
Výpočet složitých konstrukcí metodou konečných prvků se obecně provádí pro celý model. Nicméně stavba takovýchto konstrukcí je proces, který probíhá ve více fázích a konečného stavu budovy je dosaženo přidáváním jednotlivých konstrukčních částí. Abychom se vyhnuli chybám při výpočtu celkových modelů, je třeba zohlednit vliv stavebního procesu. V programu RFEM 6 je to možné pomocí addonu Analýza fází výstavby (CSA).
V tomto příspěvku si ukážeme, jak v programech RFEM 6 a RSTAB 9 modelovat a posuzovat lanové konstrukce.
V addonu Analýza fází výstavby (CSA) můžete používat složené průřezy, které se nazývají fázové průřezy. Pomocí fází výstavby lze postupně aktivovat nebo deaktivovat části průřezu typu "Parametrický - silnostěnný II".
Ve srovnání s přídavným modulem RF-STAGES (RFEM 5) jsou v addonu Analýza fází výstavby (CSA) pro RFEM 6 přidány následující nové funkce:
- Zohlednění fází výstavby na úrovni programu RFEM
- Integrace analýzy fází výstavby do kombinatoriky v programu RFEM
- Podpora dalších konstrukčních prvků, jako například liniových kloubů
- Analýza alternativních konstrukčních postupů v jednom modelu
- Reaktivace prvků
- Jednoduchá definice fází výstavby v programu RFEM s vizualizací
- Přidání, odebrání, změny a opětná aktivace prutových, plošných a objemových prvků a jejich vlastností (např. prutové a liniové klouby, stupně volnosti podpor atd.)
- Automatická a ruční kombinatorika s kombinacemi zatížení v jednotlivých fázích výstavby (např. pro zohlednění montážních zatížení, montážních jeřábů atd.)
- Zohlednění nelineárních účinků, jako například neúčinnosti tahových prutů nebo nelineárních podpor
- Interakce s jinými addony, jako je např. Nelineární chování materiálu, Stabilita konstrukce, Form-finding atd.
- Číselné a grafické zobrazení výsledků pro jednotlivé fáze výstavby
- Podrobný tiskový protokol se všemi údaji o modelu a zatíženích pro každou fázi výstavby

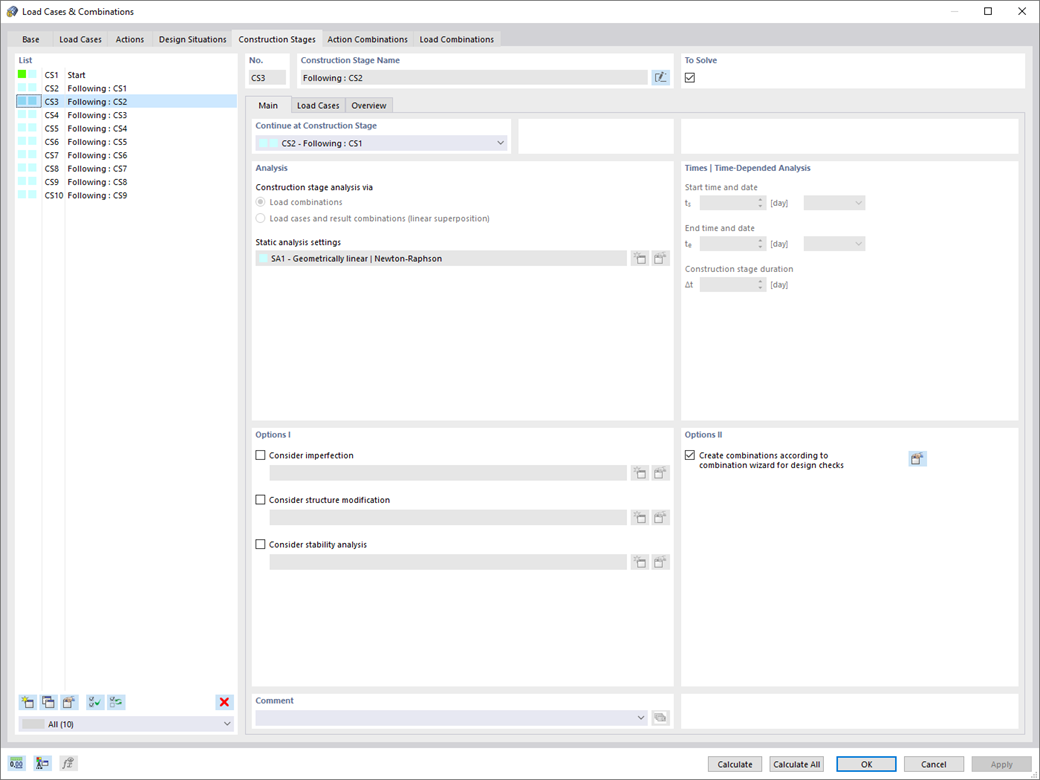

Máte v programu RFEM vytvořenou celou konstrukci? Výborně, nyní můžete jednotlivé konstrukční prvky a zatěžovací stavy přiřadit k příslušným fázím výstavby. Přitom můžete pro každou fázi výstavby upravit například definice kloubů prutů a podpor.
Modelujte tak změny konstrukčního systému, ke kterým dochází při postupné injektáži mostních nosníků nebo při poklesu sloupů. Následně přiřaďte zatěžovací stavy vytvořené v programu RFEM jednotlivým fázím výstavby jako stálá nebo nestálá zatížení.
Věděli jste, že...? Pomocí kombinatoriky můžete stálá a nestálá zatížení superponovat v kombinacích zatížení. Můžete tak například stanovit maximální vnitřní síly z různých poloh jeřábu nebo zohlednit dočasná montážní zatížení, která jsou k dispozici pouze v jedné fázi výstavby.
