Každá možnost přináší jisté výhody, které by měl statik zvážit.
Výpočet 3D modelu
Modelování ve 3D přináší ve své komplexnosti jistou flexibilitu. Působící zatížení lze zadat přímo na nosné prvky, a dochází tak k automatickému rozdělení zatížení. Vlastní tíhu nosníku lze přitom také zohlednit zcela automaticky na základě definovaných rozměrů.
Výhodou ve výsledku je, že zatížení i konstrukci lze zobrazit graficky a zkontrolovat. Při přesném zohlednění zatížení a exaktním modelování získá statik také lepší představu o rozložení sil v konstrukci. Lze tak dosáhnout lepšího využití a úspory nákladů na celou konstrukci, a zvláště pak také na sekundární konstrukční prvky.
Další výhodou této metody výpočtu je zpracovávání architektonických změn. Lze je velice snadno převzít do systému, a ušetřit tak mnoho času.
Různé způsoby modelování
Programy většinou nabízejí různé možnosti, jak modelovat konstrukci. Konstrukci můžeme například modelovat v určité rovině, v systémových osách. Zabráníme tím vnášení přídavných vnitřních sil vlivem excentricit do systému. Pokud nemají být v modelu jednotlivé konstrukční prvky ohybově tuhé, je třeba zadat v průsečících prutů klouby.
V tomto příkladu jsou na přípojích příčných nosníků k hlavnímu nosníku na straně příčných nosníků uspořádány momentové klouby (φy, φz ), aby se zabránilo přenosu vnitřních sil. Ve střední oblasti, kde se má vytvořit spojitý účinek přídavných nosníků, byly uspořádány klouby se speciálními klouby, takže vnitřní sílaMy může být přenášena, ale do hlavního nosníku není přenášeno kroucení. V programech RFEM a RSTAB se tyto speciální klouby označují jako nůžkové klouby.

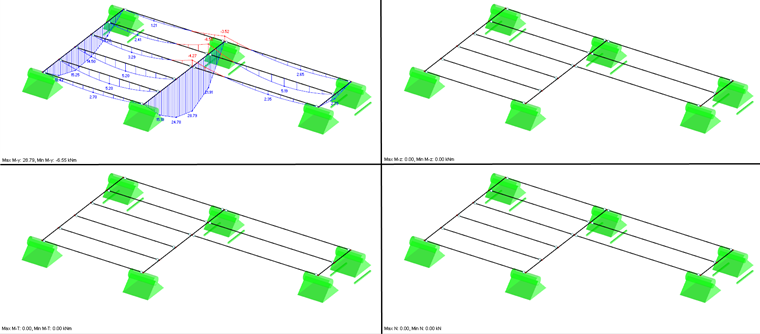

Ve výsledném zobrazení vidíme, že při daném zadání působí v konstrukci pouze vnitřní síly ve směru My. U této konstrukce můžeme nyní dále provést posouzení podle Eurokódu 3.

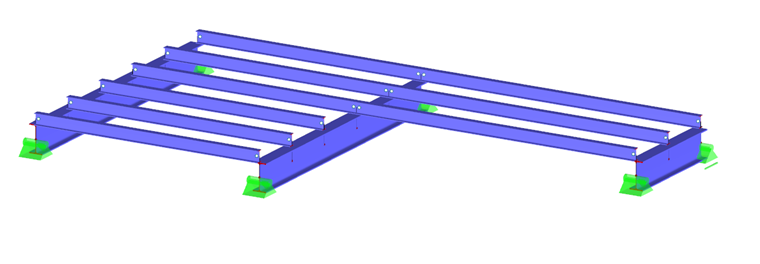

Stává se ovšem také, že konstrukci je vhodné modelovat s excentricitami. Program nabízí řešení, jak lze takovou úlohu technicky jednoduše zpracovat. V programech RFEM a RSTAB se může příslušné odsazení provést automaticky na základě velikosti průřezu. Automatické zadání odsazení má tu výhodu, že při změně průřezu se zároveň upraví také velikost odsazení.

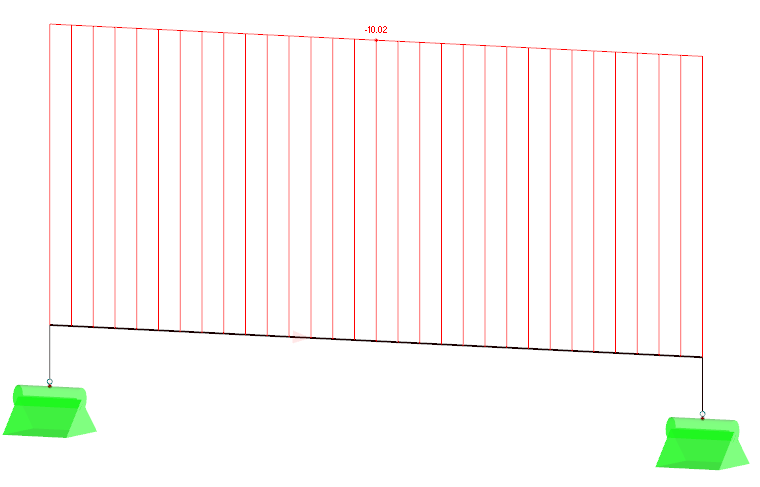

Při tomto způsobu modelování bychom měli dát pozor především na uspořádání kloubů a také na podporové podmínky a zadání stupňů volnosti, aby nechtěně v konstrukci nevznikaly další síly.
Závěr a výhled
Modelování konstrukce ve 3D statikovi v mnohém usnadňuje práci. Ze všech výhod uveďme alespoň automatické rozdělení zatížení anebo snazší modelování dodatečných změn v konstrukci. Na druhou stranu je třeba věnovat zadání modelu dostatečnou pozornost, abychom se vyvarovali nežádoucím jevům.
