Při statické analýze konstrukcí ohrožených ztrátou stability v modulech RF‑STABILITY (pro RFEM) nebo RS‑BUCK (pro RSTAB) je někdy nutné aktivovat vnitřní dělení prutů. V modelu mohou být například přítomny příhradové pruty, které nejsou vnitřně děleny. Pak je při analýze stability určen tvar globálního selhání konstrukce jako první vlastní tvar. Při aktivaci dělení prutů se však ukáže, že podstatná je lokální ztráta stability konstrukce.

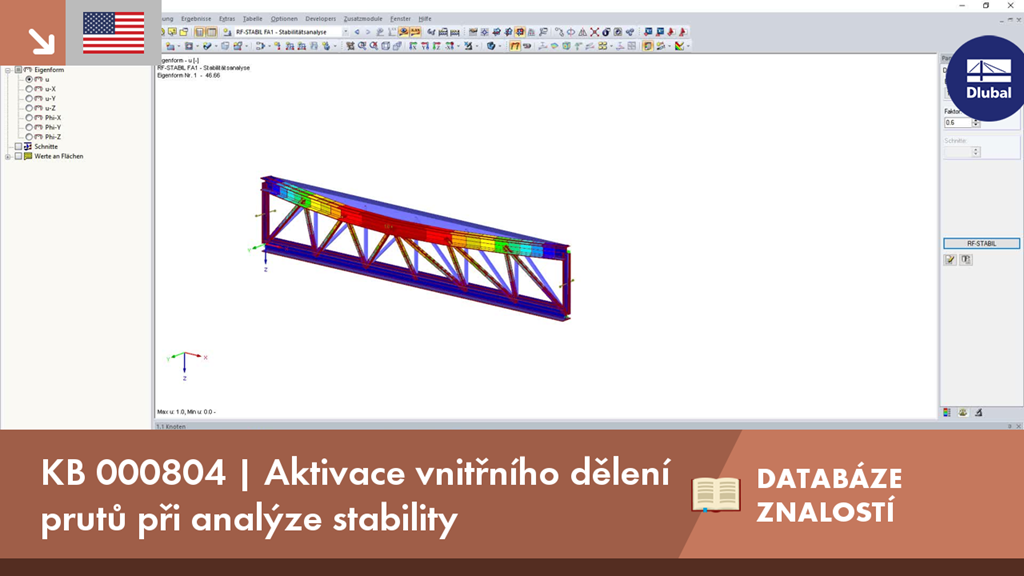

KB 000804 | Aktivace vnitřního dělení prutů při analýze stability
