Řešení pro posouzení stability
Doporučené produkty pro stabilitní analýzu
Analýza prostorového vzpěru podle teorie druhého řádu se 7 stupni volnosti
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Open BIM program pro statické výpočty
Programy Dlubal pro statické výpočty lze hladce začlenit do procesu informačního modelování budov (proces BIM). Velké množství rozhraní umožňuje výměnu dat digitálních modelů budov s programem RFEM nebo RSTAB. Použijte webové služby (programovatelná rozhraní) pro čtení a zápis požadovaných údajů z nebo do programů RFEM a RSTAB.
Podpora a školení
Poskytujeme profesionální podporu a řadu služeb, abychom Vám pomohli najít rychlé a efektivní řešení pro Vaše projekty.
Doporučené produkty pro stabilitní analýzu
Stabilitní analýza metodou vlastních čísel a přírůstkovou metodou
Addon Stabilita konstrukce provádí posouzení stability konstrukcí.
Analýza prostorového vzpěru podle teorie druhého řádu se 7 stupni volnosti
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Open BIM program pro statické výpočty
Programy Dlubal pro statické výpočty lze hladce začlenit do procesu informačního modelování budov (proces BIM). Velké množství rozhraní umožňuje výměnu dat digitálních modelů budov s programem RFEM nebo RSTAB. Použijte webové služby (programovatelná rozhraní) pro čtení a zápis požadovaných údajů z nebo do programů RFEM a RSTAB.
Podpora a školení
Poskytujeme profesionální podporu a řadu služeb, abychom Vám pomohli najít rychlé a efektivní řešení pro Vaše projekty.
Neaktuální produkty
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.

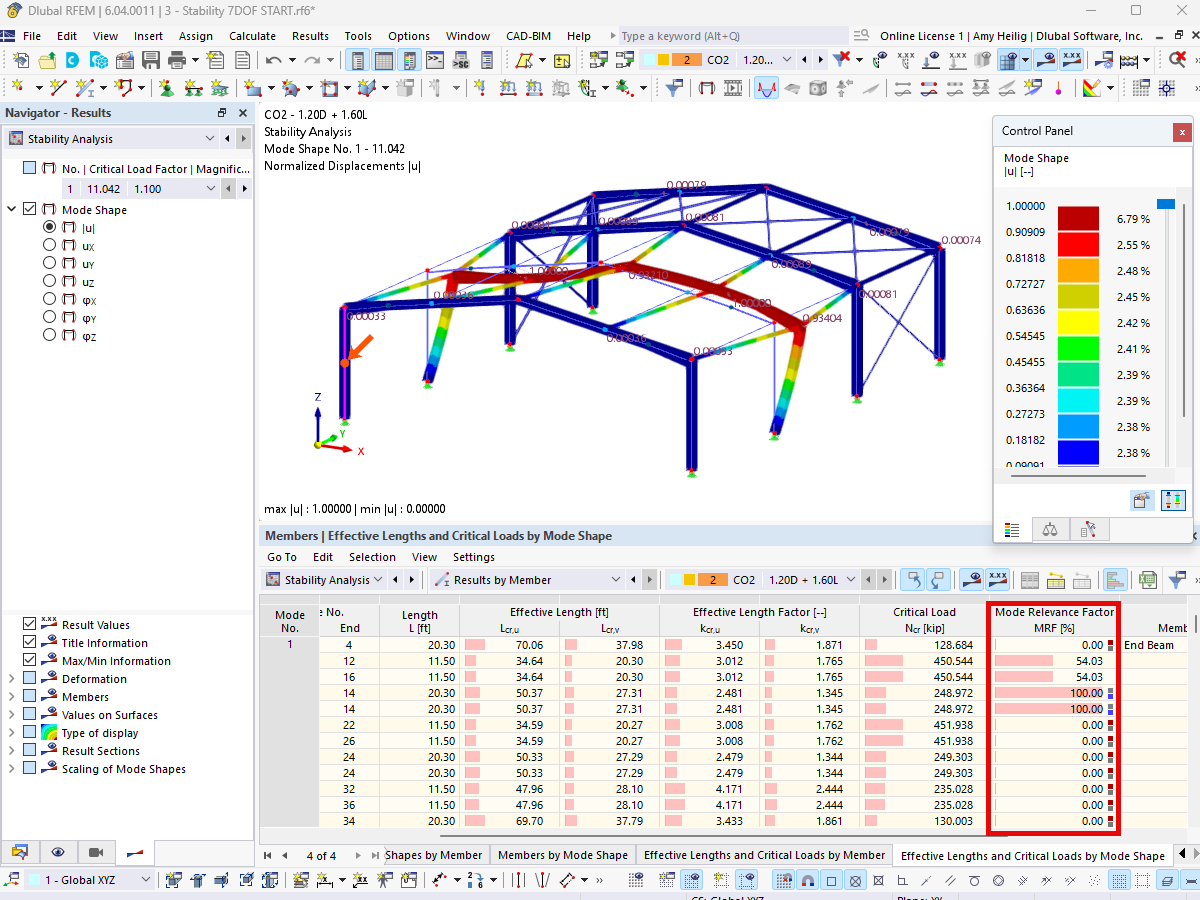

Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
V programech RFEM 6 a RSTAB 9 můžete liniové grafiky exportovat do formátu SVG (vektorové grafiky).
SVG je zkratka pro Scalable Vector Graphics a jedná se o formát souboru založený na XML pro zobrazení dvourozměrné vektorové grafiky. Tuto vektorovou grafiku lze beze ztrát škálovat. Soubory SVG lze upravovat v textových editorech, vkládat je na webové stránky a otvírat v běžných prohlížečích.
