Model použitý v

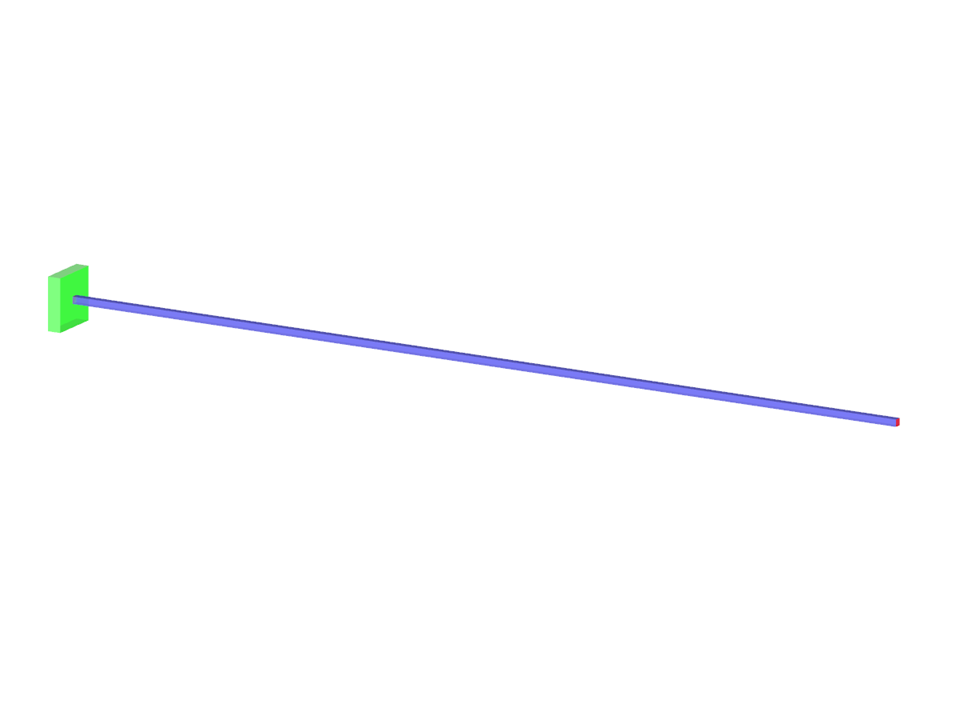

Verifikační příklad 0042 | 3
Počet uzlů | 2 |
Počet prutů | 1 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,502 t |
Rozměry | 10,298 x 0,596 x 0,596 m |
Verze programu | 8.28.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
