Ocelová a betonová konstrukce integrovaná do programu Grasshopper.

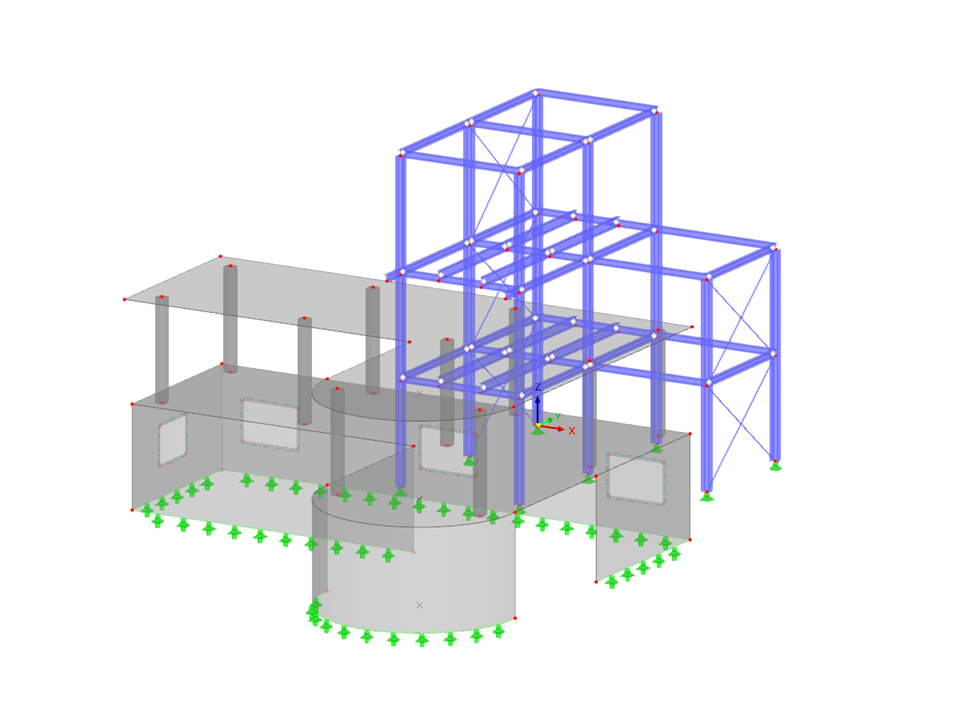

Železobetonová konstrukce | Import z programu Grasshopper
Počet uzlů | 100 |
Počet linií | 132 |
Počet prutů | 91 |
Počet ploch | 7 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 20 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 377,489 t |
Rozměry (metrické) | 19,854 x 12,497 x 28,001 m |
Rozměry (imperiální) | 65.14 x 41 x 91.87 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
