Bei waagebalkenähnlichen Tragwerken sollten günstig und ungünstig wirkende Teile der ständigen Einwirkung getrennt erfasst werden. Das Video zeigt, wie dies in RFEM und RSTAB möglich ist.

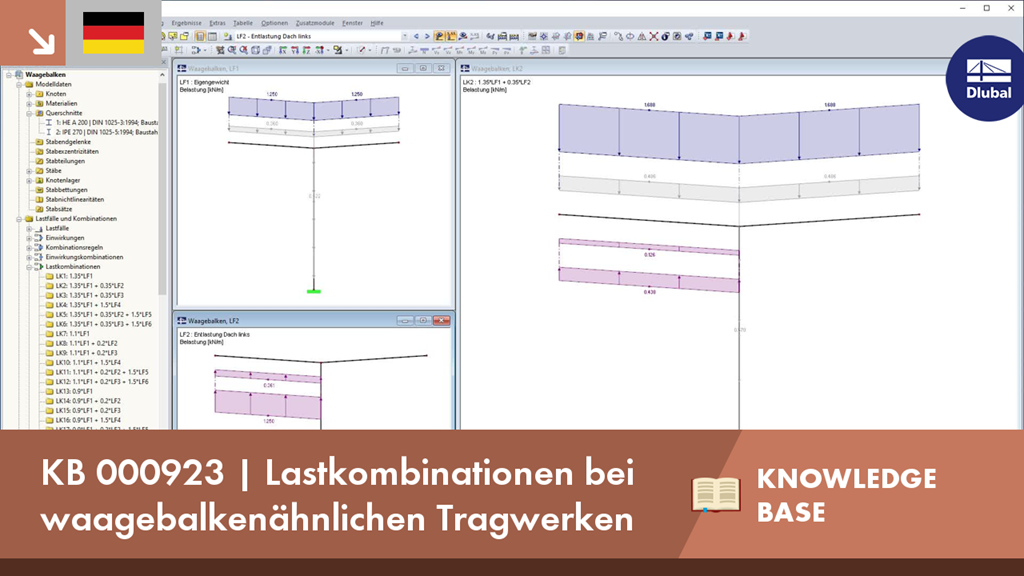

KB 000923 | Lastkombinationen bei waagebalkenähnlichen Tragwerken
Links
Haben Sie irgendwelche Fragen?
Länge: 00:00:23 min
Länge: 00:00:58 min
Länge: 00:01:02 min
Länge: 00:06:24 min
Länge: 00:00:39 min
Knowledge Base
Länge: 00:01:01 min
Länge: 00:14:49 min
Bei waagebalkenähnlichen Tragwerken sollten günstig und ungünstig wirkende Teile der ständigen Einwirkung getrennt erfasst werden. In RFEM und RSTAB ist das folgendermaßen möglich.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.
Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Artikel wird die maximale kritische Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wurde, anhand von schrittweisen analytischen Gleichungen gemäß der Norm NDS 2018 nachgewiesen, einschließlich der Anpassungsfaktoren für den Druck, des angepassten Druckbemessungswertes und der finalen Ausnutzung.
In diesem Beitrag wird ein Holzquerschnitt 2x4 (38,1 mm x 88,9 mm) mit kombinierter biaxialer Biegung und axialem Druck mit dem Zusatzmodul RF-/HOLZ AWC nachgewiesen. Die Eigenschaften des Stützenstabes und seine Belastung basieren auf Beispiel E1.8 der AWC Structural Wood Design Examples 2015/2018.
In der Gebrauchstauglichkeitskonfiguration lassen sich verschiedene Bemessungsparameter der Querschnitte anpassen. Der angesetzte Querschnittszustand für den Verformungs- und Rissbreitennachweis kann hier gesteuert werden.
Dabei sind folgende Einstellungen aktivierbar:
- Risszustand berechnet aus zugehöriger Last
- Risszustand ermittelt als Umhüllende aus allen GZG-Bemessungssituationen
- Gerissener Querschnittszustand - Lastunabhängig
Im Register 'Bemessungsauflager und Durchbiegung' unter 'Stab bearbeiten' lassen sich die Stäbe durch optimierte Eingabemasken eindeutig segmentieren. Hier werden abhängig von den Auflagern die Verformungsgrenzen für Kragträger bzw. Einfeldträger automatisch herangezogen.
Durch die Definition von Bemessungsauflager in die entsprechende Richtung am Stabanfang, Stabende und an den Zwischenknoten, erkennt das Programm automatisch Segmente und Segmentlängen, auf die die zulässige Verformung bezogen wird. Dabei erkennt es durch die definierten Bemessungsauflager ebenfalls automatisch, ob es sich um einen Träger oder um einen Kragarm handelt. Eine manuelle Zuweisung wie in den Vorgängerversionen (RFEM 5) ist dadurch nicht mehr notwendig.
Mit der Option 'Benutzerdefinierte Längen' können die Referenzlängen in der Tabelle modifiziert werden. Standardmäßig wird immer die entsprechende Segmentlänge verwendet. Weicht die Referenzlänge von der Segmentlänge ab (z. B. bei gekrümmten Stäben), so kann dies angepasst werden.
Zur anschaulichen Ausgabe Ihrer Ergebnisse trägt auch dieses Feature bei. Clippingebenen sind Schnittebenen, die Sie frei durch das Modell legen können. Der Bereich vor bzw. hinter der entsprechenden Ebene wird in der Ansicht ausgeblendet. So können Sie beispielsweise die Ergebnisse in einer Durchdringung oder in einem Volumenkörper klar und übersichtlich darstellen lassen.
Die Ergebnisse von Volumenkörper-Spannungen können als farbige 3D-Punkte in den finiten Elementen dargestellt werden.
Mein Modell ist instabil. Was könnte die Ursache sein?
Ich würde gerne eine große Federkonstante eingeben. Ist das möglich?
Ist es möglich, bei der Anzeige des Ergebnisverlaufes die minimalen Schnittgrößen auszuschalten, sodass nur die maximalen Werte angezeigt werden?
Im Zusatzmodul RF-/STAHL EC3 möchte ich einen Querschnitt nicht bemessen. Kann ich diesen Querschnitt schnell aus der Auswahl entfernen?
Wie kann ich die Schnittgrößen im globalen Koordinatensystem und nicht im Hauptkoordinatensystem des Querschnitts darstellen?
Ich bemesse einen Stabsatz mit dem Ersatzstabverfahren in RF-/STAHL EC3, doch die Berechnung ist nicht erfolgreich. Das System ist instabil mit der Meldung "Unbemessbar - ER055) Nullwert des kritischen Moments auf dem Segment".
Was könnte die Ursache sein?
