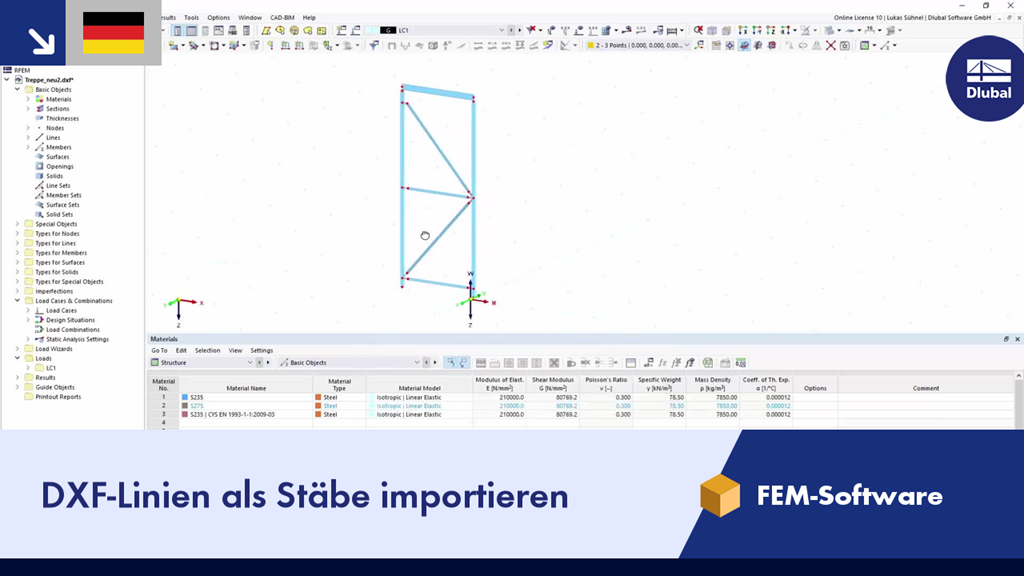

In diesem Video wird der Import einer DXF-Datei gezeigt. Die Bezeichnung der Layer beinhaltet den Profil- und den Materialnamen. RFEM nutzt die Informationen beim Import, um die Linien in Stäbe umzuwandeln.
DXF-Linien als Stäbe importieren
