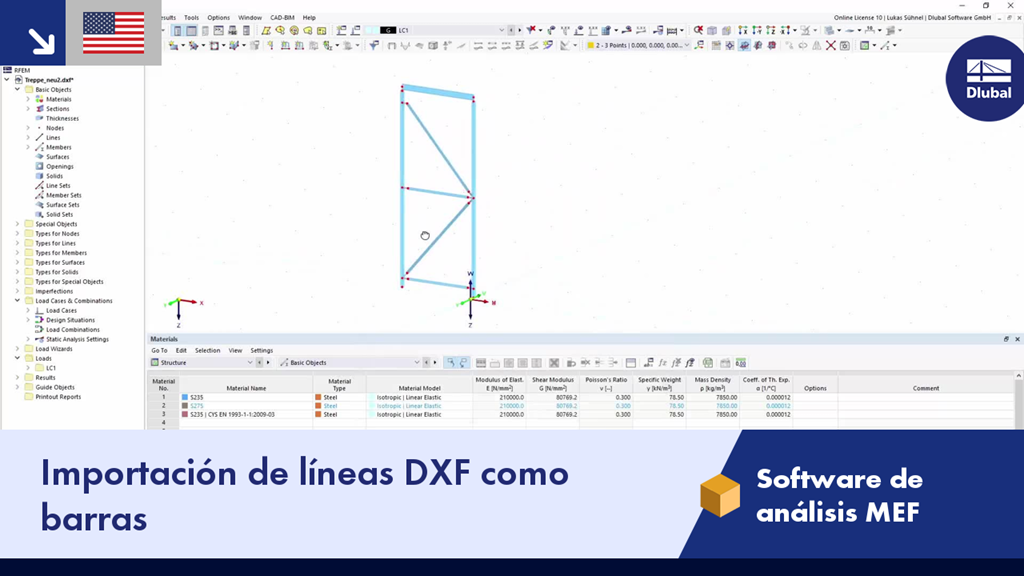

Este vídeo muestra la importación de un archivo DXF. La descripción de las capas contiene la sección del perfil y el nombre del material. RFEM usa la información durante la importación para convertir las líneas en barras.
Importación de líneas DXF como barras
