Building Information Modeling (BIM)
Effiziente Statik mit BIM
Weitere Querverweise
Dlubal-Statiksoftware und BIM
Dlubal hat es sich zur Aufgabe gemacht, seinen Anwendern die Planung nach BIM zu ermöglichen. Durch die zahlreichen Schnittstellen in den Statik-Programmen RFEM und RSTAB ist der Datenaustausch mit branchenüblicher Software (z. B. CAD-Programme) einfach und komfortabel möglich.
Nachfolgend finden Sie eine Auswahl an Schnittstellen, die standardmäßig in RFEM und RSTAB integriert sind.

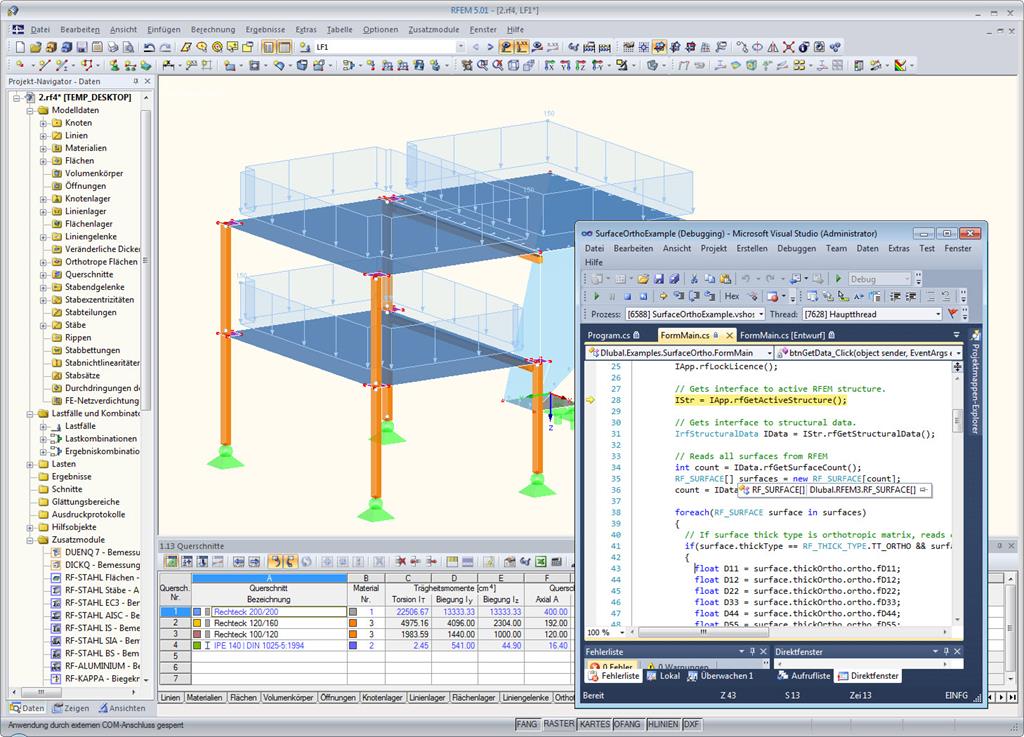

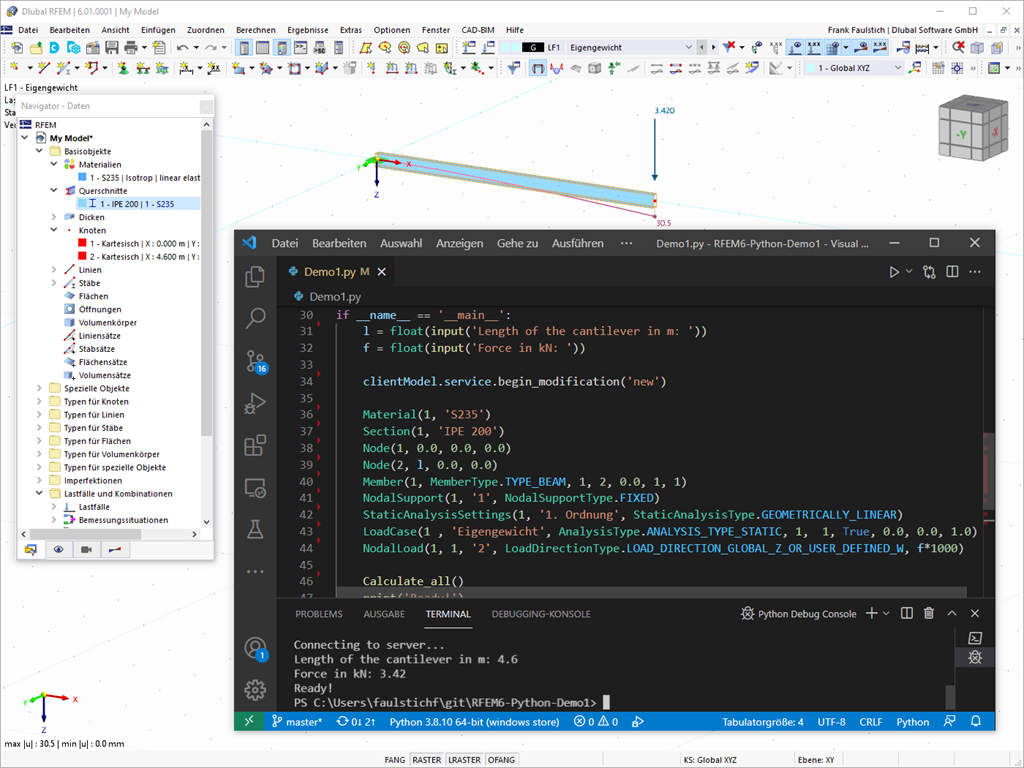

Webservice und API
Dank der neuen API-Technologie Webservices können eigene desktop- oder webbasierte Applikationen durch die Ansteuerung aller in RFEM 6 / RSTAB 9 enthaltenen Objekte erstellt werden. Mit der Bereitstellung von Bibliotheken und Funktionen können somit eigene Nachweise, effektive Modellierungen von parametrischen Tragwerken sowie Optimierungs- und Automatisierungsprozesse mithilfe der Programmiersprachen Python und C# entwickelt werden.
Schnittstelle zu TEKLA Structures
Es bestehen drei Möglichkeiten, Daten zwischen RFEM 5 / RSTAB 8 und Tekla Structures auszutauschen: Stabwerksmodelle können mit der stp-Schnittstelle dateibasierend in beide Richtungen übertragen werden. Das in Tekla Structures generierte und mitgeführte Analysemodell kann über eine direkte Schnittstelle nach RFEM/RSTAB übergeben werden. Physikalische Modelle können über eine weitere direkte Schnittstelle in beide Richtungen ausgetauscht und abgeglichen werden.

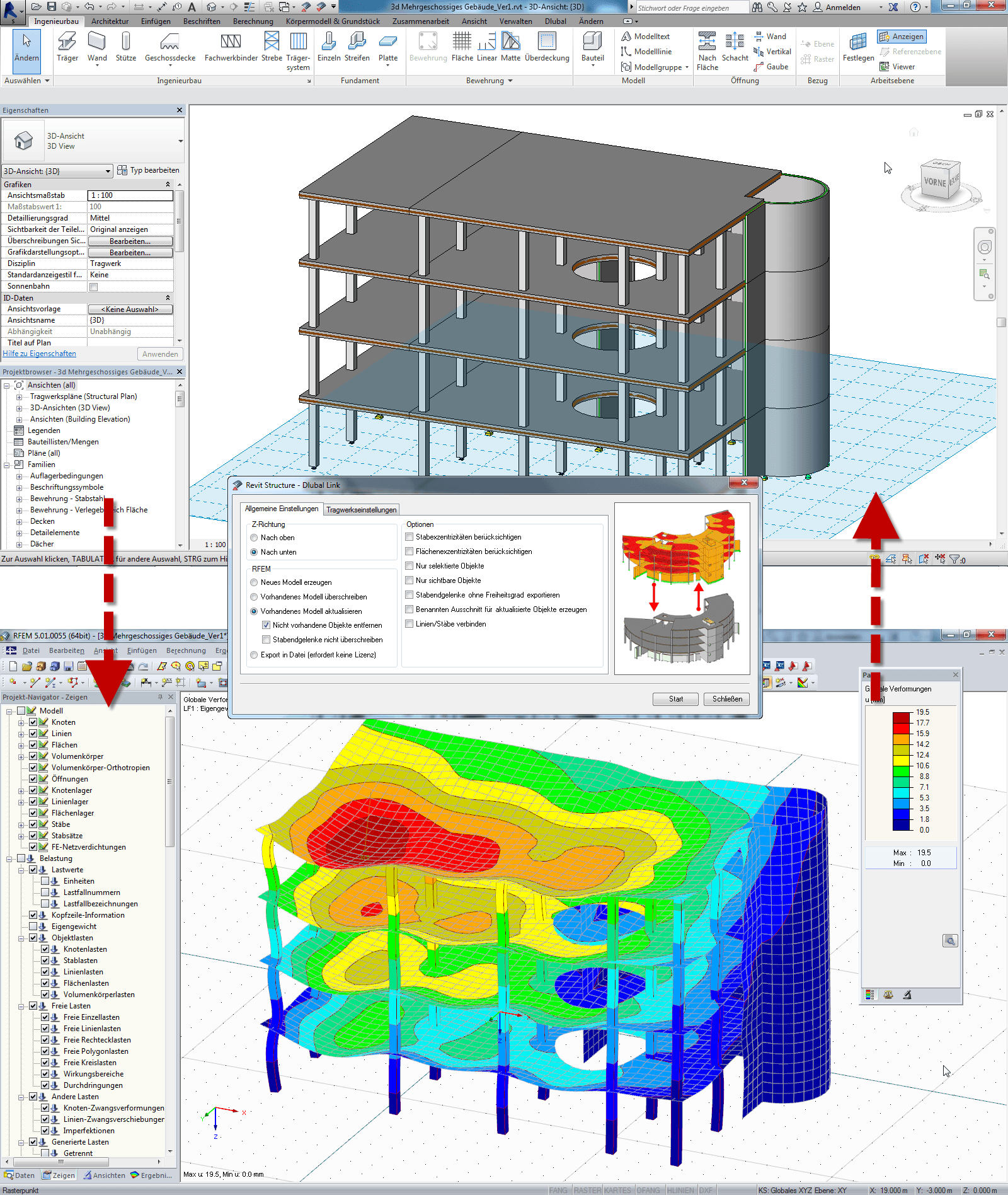

Integration in Autodesk Revit
Die direkte bidirektionale Schnittstelle in RFEM 5 / RSTAB 8 zu Autodesk Revit lässt kaum Wünsche offen: Ein mit RFEM/RSTAB erstelltes Modell kann mit Revit visualisiert und für den Konstrukteur aufbereitet werden, und umgekehrt kann ein Revit-Modell in RFEM/RSTAB berechnet und bemessen werden. Auch nachträgliche Änderungen - ob im Revit- oder RFEM-/RSTAB-Modell - können auf einfache Weise abgeglichen werden.
Integration in Autodesk AutoCAD
Zusätzlich zum Datenaustausch über DXF ermöglicht RFEM 5 / RSTAB 8 auch einen direkten Austausch mit AutoCAD von Autodesk. Für diese Schnittstelle wird die neueste .NET-Technologie genutzt. Der Datenaustausch kann direkt in RFEM/RSTAB gestartet werden.
RFEM-5-Schnittstelle zu Nemetschek Allplan (*.asf)
Mit Hilfe von ASF-Dateien lässt sich im Zusatzmodul RF-BETON für RFEM 5 ermittelte Bewehrung exportieren und in Allplan in Form von Bewehrungshöhenlinien bzw. FEM-Bewehrungsfarbbildern anzeigen.
Darüber hinaus bietet die Firma Allbau Software GmbH ein Allplan2Dlubal-Plugin an, mit welchem aus dem Allplan-Modell automatisch ein Platten-Stab-Modell für die Dlubal-Statiksoftware generiert wird.
RFEM-6-Schnittstellen zu Rhino & Grasshopper
Die bidirektionale Schnittstelle RFEM 6 - Rhino erlaubt die Übergabe diverser Linientypen sowie Flächen (Ebene, Rotationsfläche und NURBS).
Die ebenfalls bidirektionale Grasshopper-Schnittstelle ermöglicht den Export und Import von Modelldaten, Lastfällen & Kombinationen sowie auch den Lasten selbst.
SAF-Schnittstelle
RFEM 6 und RSTAB 9 unterstützen den Datenaustausch mittels Structural Analysis Format (SAF). Dabei bieten die Statikprogramme sowohl den Import als auch den Export an. Das SAF ist ein auf MS Excel basierendes Dateiformat, das den Austausch von Statikmodellen zwischen unterschiedlichen Softwareapplikationen erleichtern soll.
Datenaustausch mit Dietrich’s (*.ifc)
Mittels der IFC-Schnittstelle sowie des „CAD-/BIM-Modells“ können IFC-Dateien importiert sowie in Stab- und Flächenelemente umgewandelt werden. Zusammen mit der Firma Dietrich’s wurde dieser Import optimiert, sodass für Stabelemente automatisch die entsprechenden Querschnitte sowie Materialien zugewiesen werden.
Schnittstelle zu SketchUp über das Tool 3skeng Steelwork
Das Programm 3skeng Steelwork in SktechUp ermöglicht den Export von IFC-Dateien basierend auf dem "Structural Analysis View". Dieser View beinhaltet das statische System inklusive Stabendgelenke sowie die Querschnitts- und Materialeigenschaften. Über "Datei" → "Importieren" kann die IFC eingelesen werden. Eine detaillierte Beschreibung finden Sie auf der Webseite von SHK Engineering and Consulting GmbH & Co. KG.
Produktschnittstelle Stahlbau (*.stp)
Zum Transfer von reinen Stabtragwerken wurde die Produktschnittstelle Stahlbau des DSTV umgesetzt. Somit ist der Datenaustausch zwischen RFEM 5 / RSTAB 8 und Programmen wie "Bentley ProStructure 3D", "Tekla Structures", "Bocad", "Intergraph Frameworks", "Graitec Advance Steel", "Cadwork" und vielen anderen möglich.
Microsoft Excel
Zur Weiterverarbeitung oder Vorbereitung von Tabellenwerten besteht in RFEM 6 / RSTAB 9 eine direkte Anbindung an Microsoft Excel. Damit können die Tabellen von RFEM 6 / RSTAB 9 einzeln oder alle auf einmal direkt in eine Excel-Tabelle exportiert werden. In RFEM 5 / RSTAB 8 ist zudem der Import möglich (in RFEM 6 / RSTAB 9 in Vorbereitung).
DXF-Format (*.dxf)
Mit dem DXF-Format steht eines der gebräuchlichsten Austauschformate im CAD-Bereich zur Verfügung. DXF-Dateien lassen sich sowohl importieren als auch exportieren.
IFC-Schnittstelle in RFEM 6 / RSTAB 9
Die IFC- Schnittstelle (Industry Foundation Classes) ist in mehrere Bereiche gegliedert, die so genannten Views. Ebenfalls koexistieren unterschiedliche Versionen des IFC-Formates. Die Version 4.0 wird beim Import sowie Export unterstützt. Die ältere Version 2x3 lediglich beim Import. Unabhängig von der Austausch-Richtung kann die StructuralAnalysisView sowie die ReferenceView (Coordination View) verarbeitet werden.
Beim Import der ReferenceView können die einzelnen IFC-Objekte in RFEM-native Elemente umgewandelt werden. Profil- und Materialbezeichnungen können mittels der Konvertierungstabellen angepasst werden. Der Export in the ReferenceView ermöglicht die Darstellung der Struktur in IFC-Viewern und CAD-Programmen. Über die StructuralAnalysisView ist die Übertragung des statischen Modells inkl. der Belastung möglich.
Anbindung an ConED
ConED besitzt eine bidirektionale Schnittstelle zu RFEM 5. Über diese lassen sich aus ConED heraus Deckensysteme, wandartige Träger, Bodenplatten und ganze Gebäude berechnen. In RFEM 5 lassen sich noch jegliche Anpassungen vornehmen, bevor der Anwender die Berechnung anstößt. Die Berechnungsergebnisse werden über die COM-Schnittstelle aus der Datenbank ausgelesen und in ConED importiert.
SDNF-Schnittstelle (*.sdnf)
Die SDNF-Schnittstelle (Steel Detailing Neutral Format) von Intergraph eignet sich zum Datenaustausch mit Intergraph Frameworks oder Tekla Structures. Damit lassen sich Strukturdaten in Form von Knoten und Stäben mit den zugehörigen Materialien und Querschnitten, jedoch ohne Lagerungsbedingungen, sowohl in RFEM 5 / RSTAB 8 importieren als auch aus RFEM 5 / RSTAB 8 exportieren.
Bentley ISM-Schnittstelle (*.ism.dgn)
Mit der Implementierung der ISM-Schnittstelle in RFEM 5 / RSTAB 8 wird der Modellaustausch mit ProSteel, ProConcrete und anderen Bentley-Applikationen ermöglicht. Die Schnittstelle funktioniert in beide Richtungen. Kernstück der ISM-Technologie ist der ISM-Viewer V8i, der kostenlos vonBentley bezogen werden kann.
Es ist u.a. möglich, Flächenbauteile wie Wände und Platten oder auch Profile mit veränderlichen Querschnitten nach ProSteel und ProConcrete zu exportieren. Ein nützliches zusätzliches Feature des ISM-Viewers ist die Ausgabemöglichkeit in ein 3D-PDF-Dokument.
RFEM-5-Schnittstelle zu GLASER -isb cad- (*.geo, *.fem)
Diese Schnittstelle steuert das Zusammenspiel mit dem Programm Glaser von isb cad: Es können sowohl GEO-Dateien in RFEM 5 eingelesen als auch die Ergebnisse der Flächen-Betonbemessung als FEM-Dateien ausgelesen werden. Importiert werden die Einzellinien und Bögen, Flächen als Decken (Umfahrungsgeometrie), Schwerelinien von Wänden, Mittelpunkte von Stützen, Öffnungen, Flächen-, Linien- und Knotenlasten, freie Rechteck-, Linien- und Einzellasten. Exportiert wird die obere und untere Bewehrung in FE-Netz- oder Rasterpunkten, wahlweise nur die Zulagebewehrung sowie die Schubbewehrung.
RFEM-5-Schnittstelle zu DICAD STRAKON (*.cfe)
Im Rahmen der Datenaustausches unterstützt RFEM 5 das Konstruktions- und Bewehrungsprogramm STRAKON von DICAD. Importiert werden Strukturdaten wie Knoten, Linien, Materialien, Flächen, Öffnungen, Knoten- und Linienlager. Exportiert wird die Bewehrung samt den Umrandungslinien der Flächen. Jede Fläche wird einzeln exportiert.
CIS/2 Structural Frame Schema (*.stp)
Das CIS/2-Format von NIST wird im englischsprachigen Raum häufig zum Datenaustausch benutzt. Neben den Strukturdaten von Stabtragwerken lassen sich in RFEM 5 / RSTAB 8 Informationen zu Lasten, Lastfällen, Last- und Ergebniskombinationen einlesen.
RFEM-5-Schnittstelle zu CADKON (*.esf)
Das ESF-Format (Engineering Structural Format) ermöglicht den Datenaustausch mit dem Programm CADKON von ABStudio. Es können sowohl ebene Flächen mit konstanter Dicke und eventuell vorhandene Öffnungen als auch die verwendeten Materialien aus RFEM 5 in eine ESF-Datei exportiert werden.
Textformat (*.000)
Es ist möglich, Textdateien im Format *.000 (Struktur) und *.001 (Belastung) in RFEM 5 / RSTAB 8 zu importieren (Format des älteren Dlubal-Programms PLATTE).
SCIA Engineer (*.xml)
Für den Austausch mit dem Statikprogramm SCIA Engineer ist in RFEM 5 / RSTAB 8 der Import von XML-Dateien implementiert.
cadwork-Schnittstelle (*.stp)
Mit der Schnittstelle in RFEM 5 / RSTAB 8 ist zum einen der Export von Modellen zum CAD-Programm cadwork und zum anderen der Import von cadwork-Modellen möglich. Neben der Modellgeometrie lassen sich auch Informationen zu Querschnitten, Materialien, Lagern und starren Kopplungen übertragen.
SEMA-Schnittstelle
Diese Schnittstelle ermöglicht die Übergabe von 3D-Strukturen, die mit der Holzbau- und Abbundsoftware SEMA erstellt wurden. Das SEMA-Modell lässt sich im DXF- oder DSTV(STP)-Format an RFEM 5 / RSTAB 8 übergeben, wobei bei Letzterem nicht nur die Strukturgeometrie, sondern auch Informationen zu Querschnitten, Materialien, Lagern und starren Kopplungen übertragen werden können.
Schnittstelle zu Advance Steel (*.smlx)
Mittels des SMLX-Exports (Steel Markup Language) können Stabstrukturen aus RFEM 5 bzw. RSTAB 8 nach Advance Steel übergeben werden. Neben der Modellgeometrie lassen sich die zugehören Querschnitte, Materialien sowie Stabexzentrizitäten übertragen.
Schnittstelle zu Hilti PROFIS Engineering Suite
Mit dieser direkten bidirektionalen Schnittstelle ist der Datenaustausch zwischen RFEM 5 / RSTAB 8 und Hilti PROFIS Engineering Suite möglich.
In der Regel erfolgt die Übergabe der RFEM-/RSTAB-Auflagerlasten an Hilti PROFIS Engineering Suite und hier dann die Bemessung der Dübel und Ankerplatten. Die Ergebnisse der Dübelbemessung lassen sich als Kommentare in RFEM/RSTAB importieren.
Schnittstelle zu IDEA StatiCa
Es können Stäbe, Querschnitte (aus Stahl oder Beton) und Schnittgrößen von RFEM 5 / RSTAB 8 zur Bemessung in IDEA StatiCa exportiert werden. Die Daten werden in IDEA StatiCa synchronisiert, wenn sich das RFEM-/RSTAB-Modell ändert.

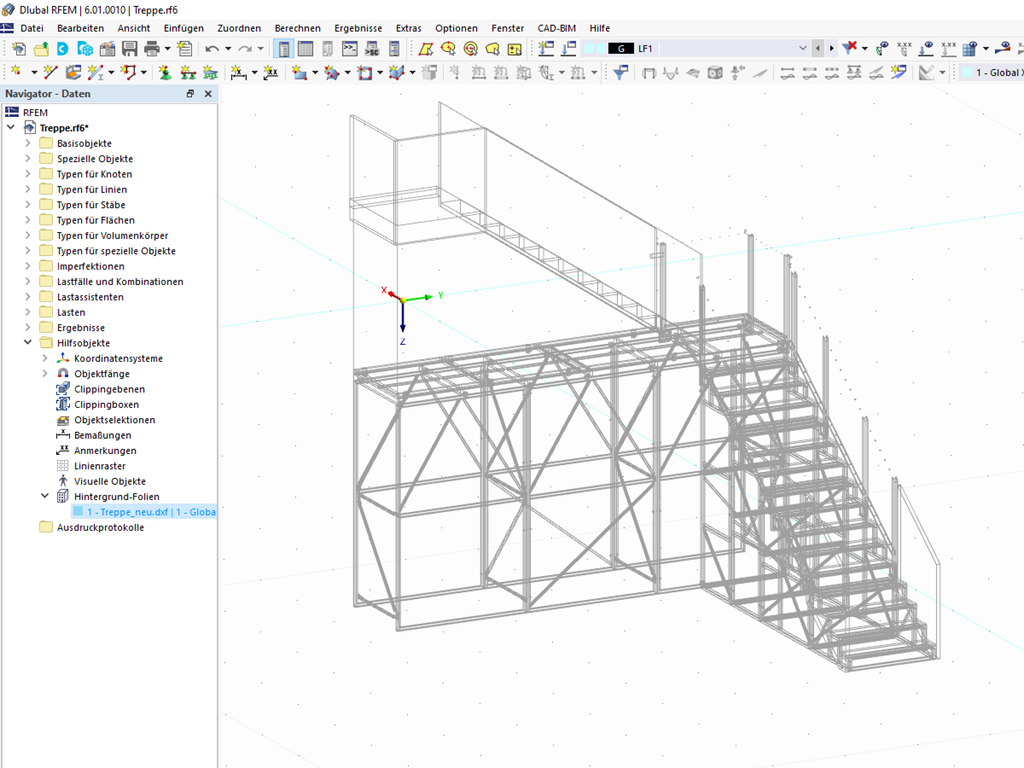

Hintergrund-Folien
Die Modellierung wird durch Hintergrundfolien erleichtert, die im Arbeitsfenster von RFEM 6 / RSTAB 9 für die grafische Objekteingabe hinterlegt werden können.
VCmaster-Schnittstelle
Mit dieser Schnittstelle ist es möglich, das Ausdruckprotokoll von RFEM5 / RSTAB 8 an das Programm VCmaster (Verarbeitung von Berechnungen und Texten) der Fa. Veit Christoph GmbH zu übergeben und dort weiter zu bearbeiten.
RTF-Schnittstelle
Ist eine weitere Bearbeitung des Ausdruckprotokolles von RFEM 5 / RSTAB 8 mit MS-Office gewünscht, lässt sich dieses inklusive der Grafiken in eine RTF-Datei umwandeln.
Zusatzmodule RS-COM (für RSTAB 8) und RF-COM (für RFEM 5)
Diese programmierbaren Schnittstellen basieren auf der COM-Technologie. Sie ermöglichen die Programmierung eigener Eingabemakros oder Nachlaufprogramme.
Zusatzmodul RF-LINK

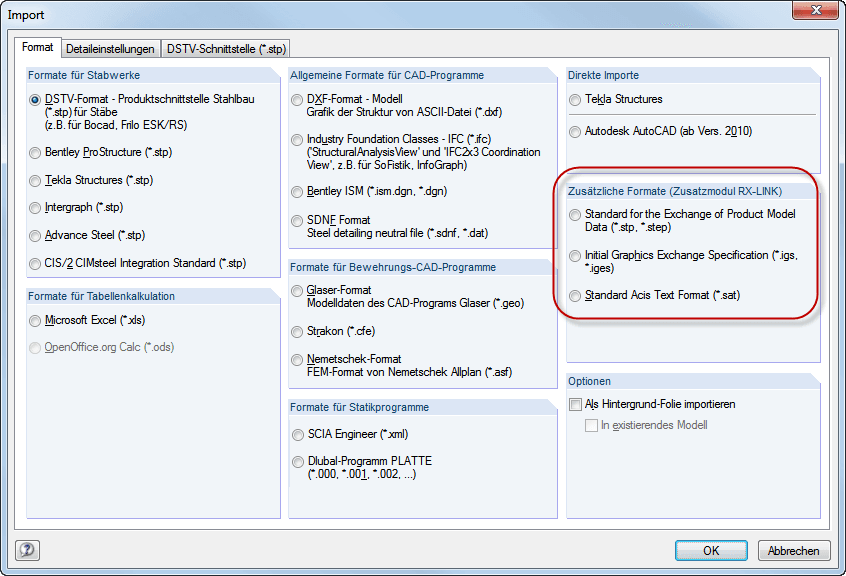

Nach der erfolgreichen Installation von RF-LINK stehen in RFEM 5 zusätzlich folgende Schnittstellen für den Import zur Verfügung:
- Standard Acis Text Format (*.sat)
- Initial Graphics Exchange Specification (*.igs, *.iges)
- Standard for the Exchange of Product Model Data (*.stp, *.step)
