Frage
Wo kann man die Stahlgüte des Kranbahnträgers verändern? Obwohl ich in RSTAB St 37.2 eingestellt habe, wird in KRANBAHN nur S235 für die Berechnung verwendet.
Antwort:
Die verwendete Stahlsorte wird in der Maske 1.1 Basisangaben des Programms KRANBAHN durchgeführt (nicht in der RSTAB8-Oberfläche). In der Liste stehen die Stahlsorten zur Verfügung, die von der gewählten Norm abhängen.

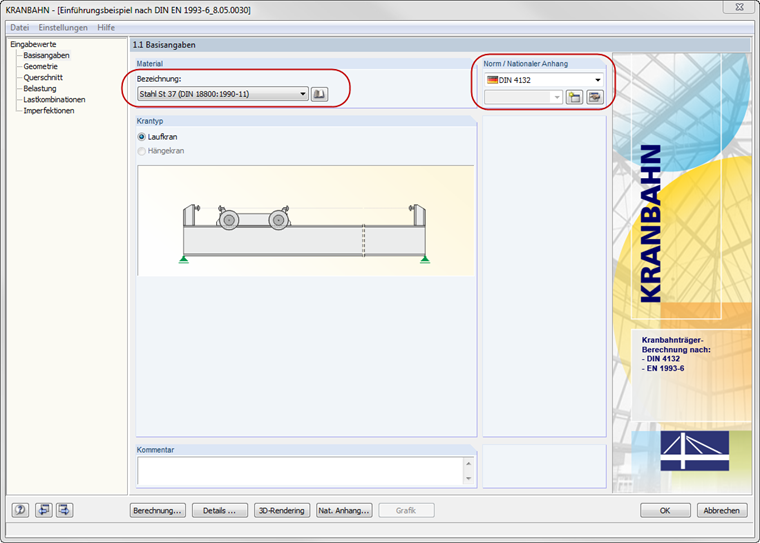

Den Stahl St 37 können Sie auswählen, wenn Sie die Bemessungsnorm "DIN 4132" auswählen (siehe Bild 1).

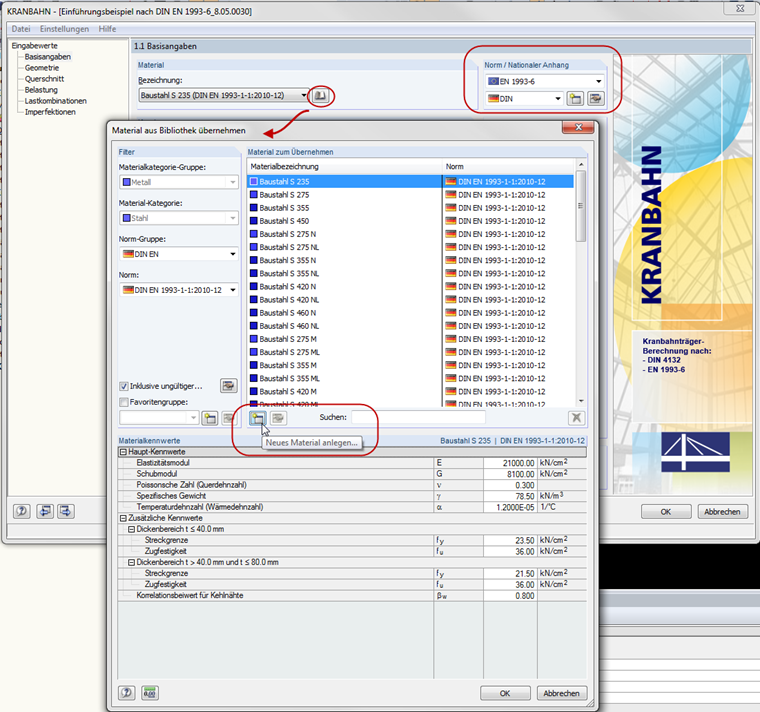

Bei der Auswahl von EN1993-6 können Sie auch ein eigenes Benutzerdefiniertes Material anlegen und dieses für die Bemessung heranziehen (siehe Bild 2).
