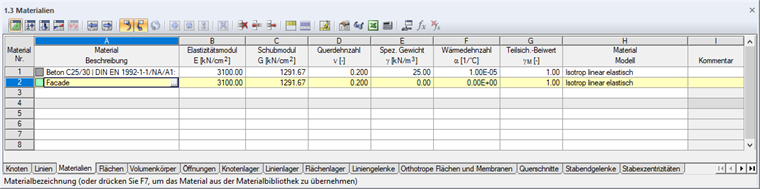

- Definieren Sie ein isotrop linear elastisches "Fassaden-Material" mit der durchschnittlichen Steifigkeit der angrenzenden Primärtragwerkselemente ohne Wichte, Wärmeausdehnungseigenschaft und Steifigkeitsmodifikation.

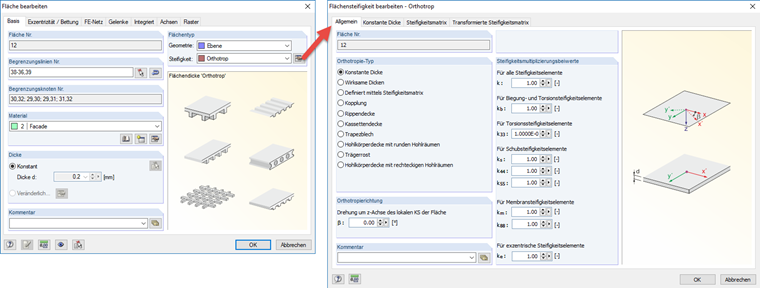

- Beschreiben Sie in die Fassaden-Bereiche Flächen aus dem Fassaden-Material mit dem Steifigkeitstyp "Orthotrop". Damit an den Flächenecken keine gegensätzliche Last auf das Primärtragwerk übertragen wird, ist die Dicke und Drillsteifigkeit gegen null zu definieren. Wir empfehlen hier, als Dicke die Durchschnittsdicke der angrenzenden Primärtragwerkselemente / 1000 anzunehmen und die darauf bezogenen Drillsteifigkeit k33 ebenfalls mit dem Faktor 1000 zu dividieren.

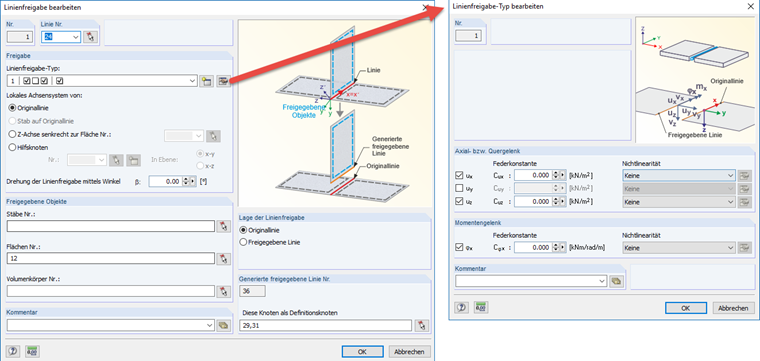

- Definieren Sie zwischen den Fassaden-Flächen und den Primärtragwerkselementen eine Linienfreigabe, sodass nur noch Kräfte senkrecht zu den Primärtragwerkselemente übertragen werden können. Alle anderen Richtung sind kraftfrei zu spezifizieren.

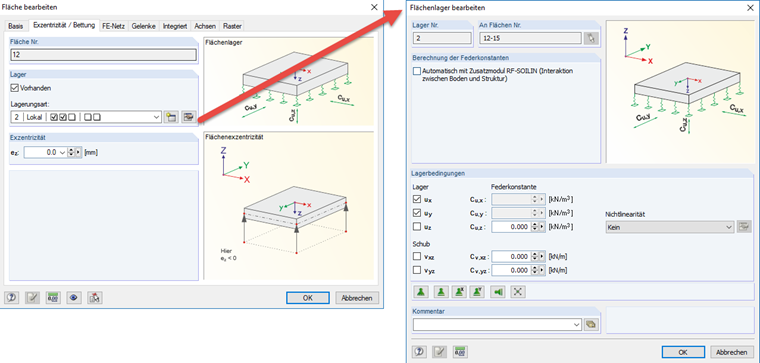

- Damit die mit den Linienfreigaben losgelösten Flächen nicht in der Wandebene verrutschen, sind auf die Fassaden-Flächen eine Flächenlagerung in die ebenen Freiheitsgrade x und y zu legen.

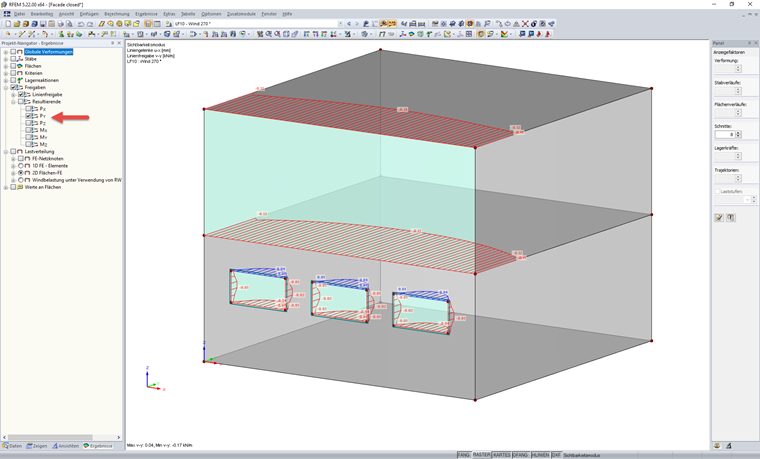

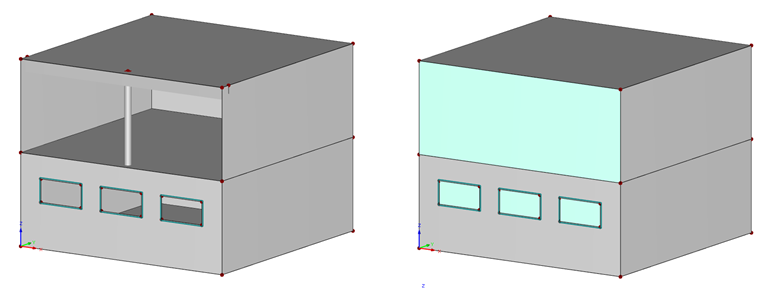

Nutzung von Fassadenflächen in RFEM für die Übertragung von Windlasten auf das primäre Tragwerk

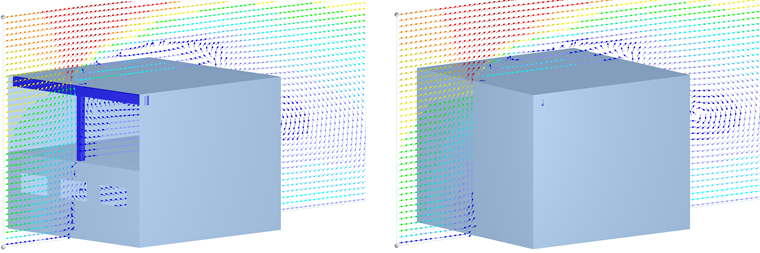

Gibt es in RFEM Fassadenflächen zur Übertragung der Windlasten auf das primäre Tragwerk?
Herr Niemeier ist für die Entwicklung von RSTAB, RFEM, RWIND Simulation und den Bereich Membranbau zuständig. Zudem beschäftigt er sich mit Qualitätssicherung und Kundensupport.
