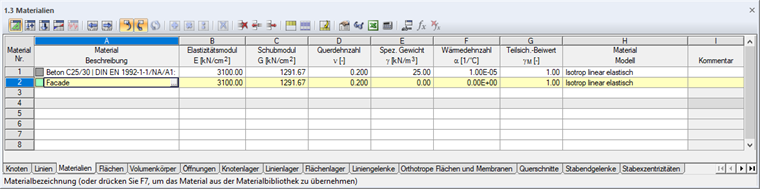

- Należy zdefiniować izotropowy liniowo sprężysty "materiał elewacji" o średniej sztywności sąsiednich elementów konstrukcji głównej bez modyfikacji ciężaru, rozszerzalności cieplnej i sztywności.

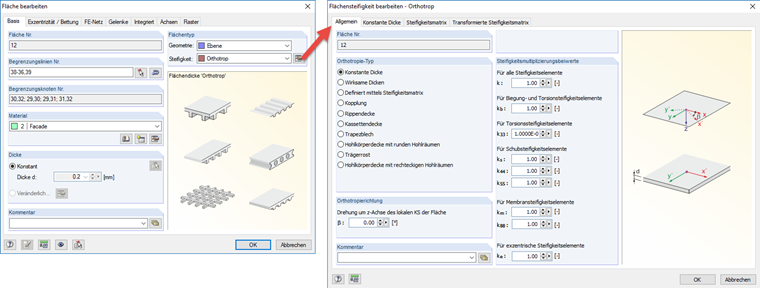

- W obszarach elewacji należy opisać powierzchnie wykonane z materiału elewacji, stosując typ sztywności „Ortotropowy”. Aby zapewnić, że w narożach powierzchni nie ma przeciwstawnych obciążeń przenoszonych na konstrukcję główną, grubość i sztywność na skręcanie muszą być zdefiniowane w okolicy zera. Jako grubość zaleca się przyjąć średnią grubość sąsiednich elementów konstrukcji głównej/1000, a także podzielić sztywność na skręcanie k33 przez współczynnik 1000.

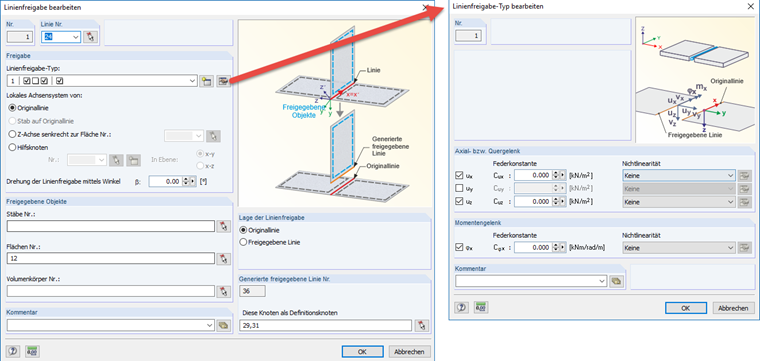

- Należy zdefiniować zwolnienie liniowe między powierzchniami fasady a głównymi elementami konstrukcji w taki sposób, aby siły prostopadłe do głównych elementów konstrukcji mogły być przenoszone. Wszystkie pozostałe kierunki należy określić bez użycia siły.

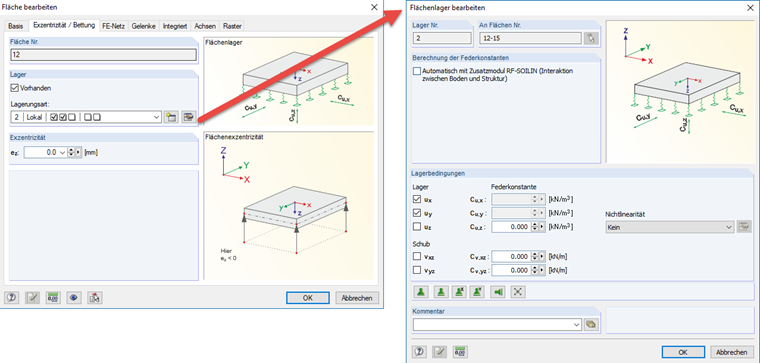

- Aby powierzchnie ze zwolnieniami liniowymi nie ślizgały się w płaszczyźnie ściany, konieczne jest przyłożenie podpory powierzchniowej do powierzchni fasady w płaszczyznach stopni swobody x i y.

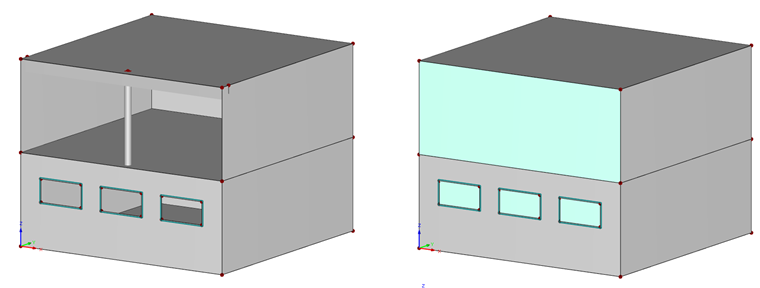

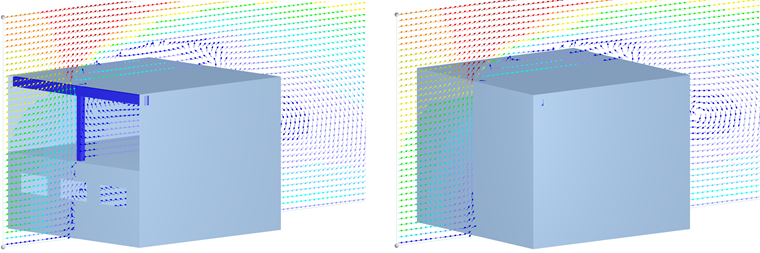

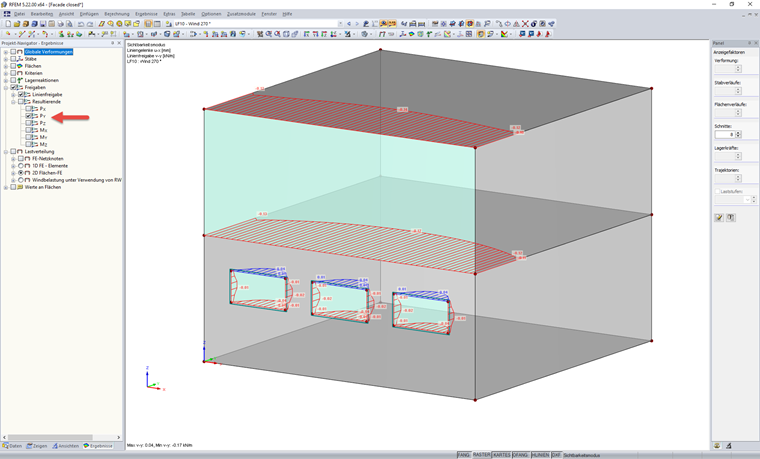

Wykorzystanie powierzchni elewacji w RFEM do przenoszenia obciążeń wiatrem na konstrukcję główną
Czy w programie RFEM są jakieś powierzchnie elewacji do przenoszenia obciążeń wiatrem na konstrukcję główną?
Pan Niemeier jest odpowiedzialny za rozwój programów RFEM, RSTAB, RWIND Simulation oraz w dziedzinie konstrukcji membranowych. Jest również odpowiedzialny za zapewnienie jakości i wsparcie klienta.
W programach RFEM i RSTAB można zwizualizować wartości ciśnienia, prędkości, energii kinetycznej turbulencji oraz prędkości dyssypacji energii turbulencji dla symulacji wiatru.
Płaszczyzny przycinania są zorientowane zgodnie z kierunkiem wiatru.
W przypadku eksperymentalnie określonych wartości ciśnienia dla modelu na powierzchniach, można je uwzględnić w modelu konstrukcji w programie RFEM 6, przetworzyć w RWIND 2, a następnie wykorzystać jako obciążenia wiatrem w analizie konstrukcyjnej w RFEM 6.
Z tego artykułu technicznego można dowiedzieć się, w jaki sposób eksperymentalnie zdefiniować wartości.
Wyniki RWIND można wyświetlić bezpośrednio w programie głównym. W Nawigatorze - Wyniki należy wybrać z listy powyżej typ wyniku Analiza symulacji wiatru.
Aktualnie dostępne są następujące wyniki odnoszące się do siatki obliczeniowej RWIND:
- Ciśnienie powierzchniowe
- Współczynnik powierzchni cp
- Odległość od ściany y+ (przepływ stacjonarny)
Program RWIND 2 Pro umożliwia zastosowanie przepuszczalności dla powierzchni. Potrzebujesz tylko definicji
- współczynnika Darcy'ego D,
- współczynnika bezwładności I i
- długości porowatego medium w kierunku przepływu L,
w celu zdefiniowania warunków brzegowych ciśnienia między przednią i tylną stroną strefy porowatej. To ustawienie umożliwia przepływ przez tę strefę z dwuczęściowym wyświetleniem wyników po obu stronach obszaru strefy.
Ale to nie wszystko. Dodatkowo generowanie modelu uproszczonego uwzględnia strefy przepuszczalne i uwzględnia odpowiednie otwory w pokryciu modelu. Czy można uniknąć skomplikowanego modelowania geometrycznego elementu porowatego? Oczywiście - mamy dobrą wiadomość! Dzięki dokładnemu zdefiniowaniu parametrów przepuszczalności można uniknąć skomplikowanego geometrycznego modelowania elementu porowatego. Funkcji tej można użyć do symulacji rusztowań przepuszczalnych, kurtyn przeciwpyłowych, konstrukcji siatkowych itp.
