Frage
Wie wird das Windgeschwindigkeitsprofil nach ASCE 7 berechnet?
Antwort:
Das Windgeschwindigkeitsprofil nach der Norm ASCE 7-16 [1] wird in RWIND Simulation auf Basis von Gl. 26.10-1 berechnet. Die Koeffizienten und die Basiswindgeschwindigkeit in der nachstehenden Gleichung werden in die Winddruckgleichung einbezogen.Geschwindigkeit Winddruck (imperial): qz = 0.00256 Kz Kzt Kd Ke V2

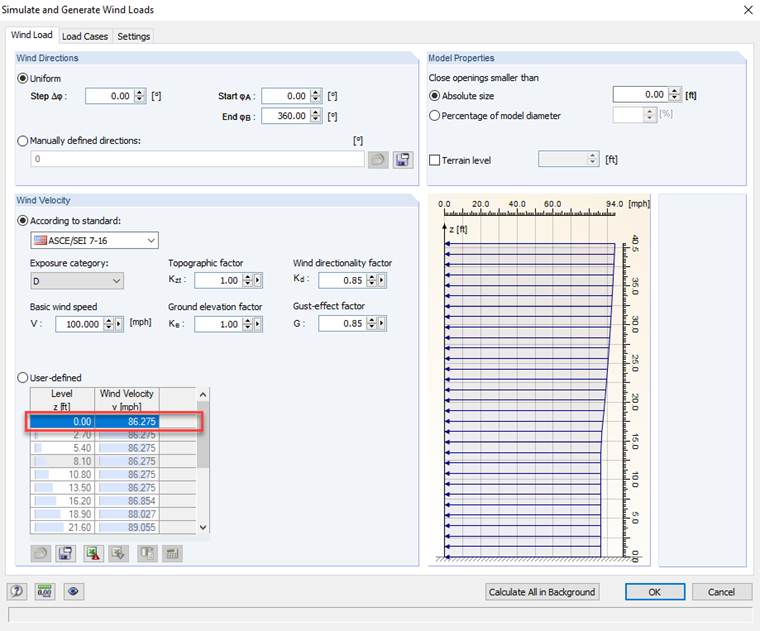

Auf diese Gleichung muss Bezug genommen werden, um die Anströmgeschwindigkeit relativ zur Höhe für den CFD-Windkanal von RWIND Simulation zu berechnen. Damit nur die Geschwindigkeit und nicht der Druck in dieser Gleichung berücksichtigt wird, ist die Basiswindgeschwindigkeit mit der Quadratwurzel jedes Koeffizienten zu multiplizieren. Beachten Sie, dass die Geschwindigkeitsvariable in Gl. 26.10-1 quadriert ist, was die Berücksichtigung der Quadratwurzel der Koeffizienten erfordert.
$Anströmgeschwindigkeit\;=\;V\sqrt{K_e\;\cdot\;K_{d\;}\cdot\;K_z\;\cdot\;K_{zt}}$
Da die Norm ASCE 7-16 nicht auf die Wind-CFD-Analyse und die Größe der erforderlichen Anströmgeschwindigkeit eingeht, sind Vergleiche nur schwer möglich. Daher ist dies die bestmögliche Schätzung für die Berechnung der Anströmwindgeschwindigkeit von RWIND Simulation gemäß der Norm.
