Respuesta:

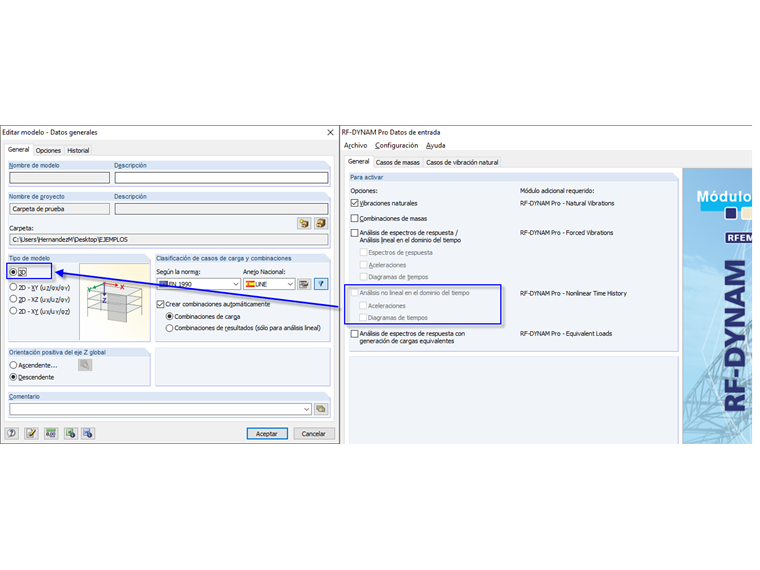

El módulo adicional RF-DYNAM Pro - Nonlinear Time History Analysis sólo está disponible para modelos en 3D. Por lo tanto, es necesario cambiar al tipo de modelo "3D" en los Datos generales del modelo.
Pregunta
¿Por qué no es posible activar la opción "Análisis no lineal del historial de tiempo" en el módulo adicional RF-DYNAM Pro?
Autor
La Sra. Effler es responsable del desarrollo de productos para el análisis dinámico y proporciona soporte técnico para nuestros clientes.
