Odpowiedź:

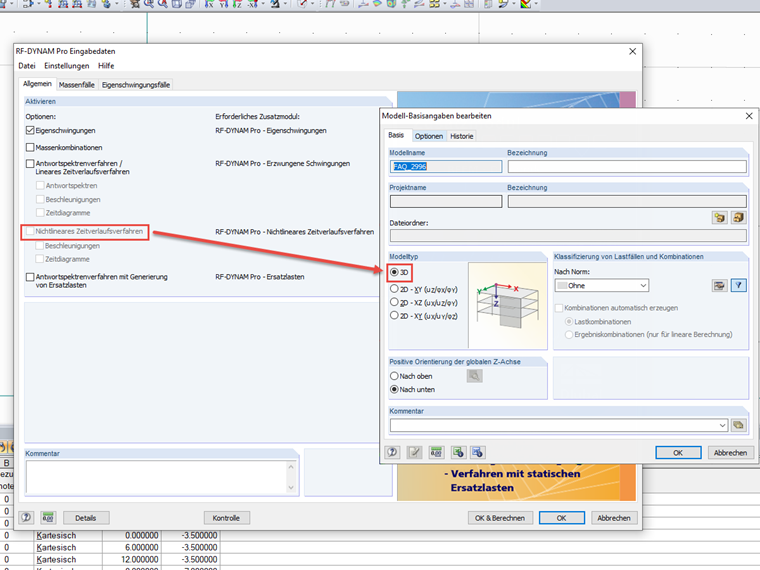

Moduł dodatkowy RF-DYNAM Pro - Nonlinear Time History Analysis jest dostępny tylko dla modeli 3D. Z tego względu konieczne jest przełączenie w Danych ogólnych modelu na typ „3D”.
Pytanie
Dlaczego w module dodatkowym RF‑DYNAM Pro nie można aktywować opcji „Nieliniowa analiza historii czasowej”?
