Pregunta
En RF-/JOINTS Steel - DSTV, obtengo las notas "Geometría incorrecta" y "Material no válido". ¿Qué entradas tengo que ajustar?
Respuesta:

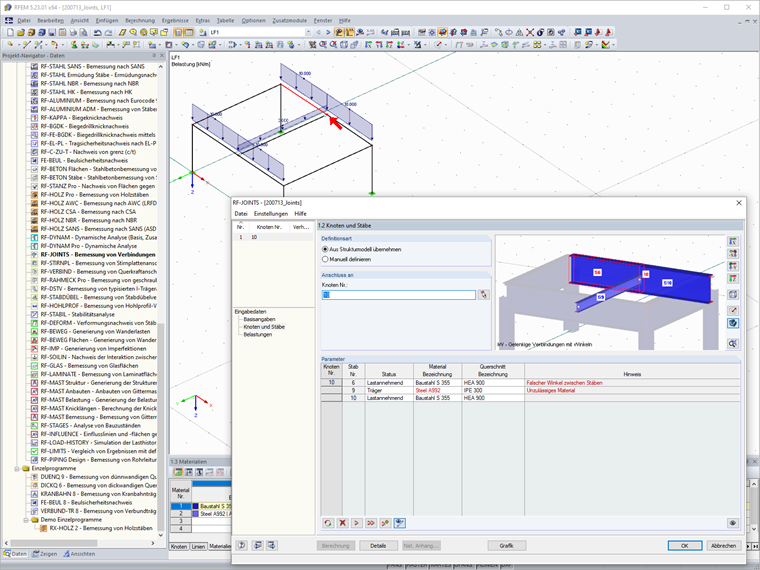

Las conexiones en el módulo RF-/JOINTS Steel - DSTV son conexiones de acero típicas para la transmisión o introducción de momentos y esfuerzos cortantes.

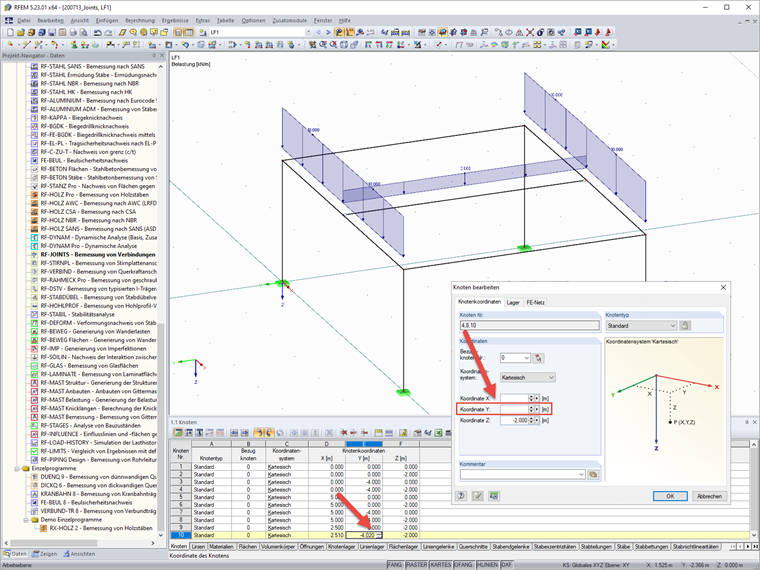

Si aparece la nota "Geometría incorrecta", compruebe si la geometría de la conexión cumple los requisitos de las conexiones tipificadas. Esto también puede deberse a inconsistencias en la entrada del modelo. En el ejemplo, una pequeña desviación en las coordenadas del eje Y conduce a una geometría del modelo incorrecta.
Si aparece el mensaje "Material no válido", compruebe si se proporciona el material para la conexión tipificada. Para secciones y chapas metálicas, puede seleccionar el material S 235 o S 355 para estas conexiones.
