Question

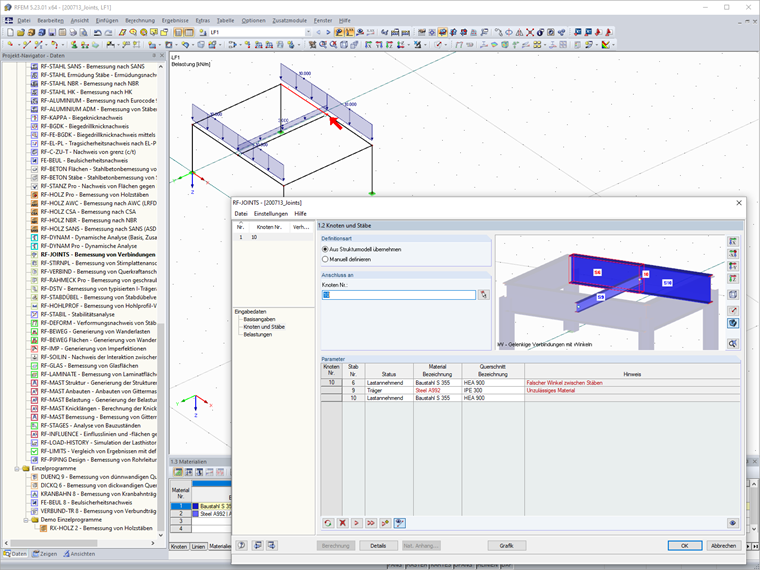

Dans RF-/JOINTS Steel - DSTV, les avertissements « Géométrie incorrecte » et « Matériau non valide » s'affichent. Quelles entrées dois-je ajuster ?
Réponse:
Les assemblages dans le module RF-/JOINTS Steel - DSTV sont des assemblages acier typiques pour la transmission ou l'introduction de moments et d'efforts tranchants.

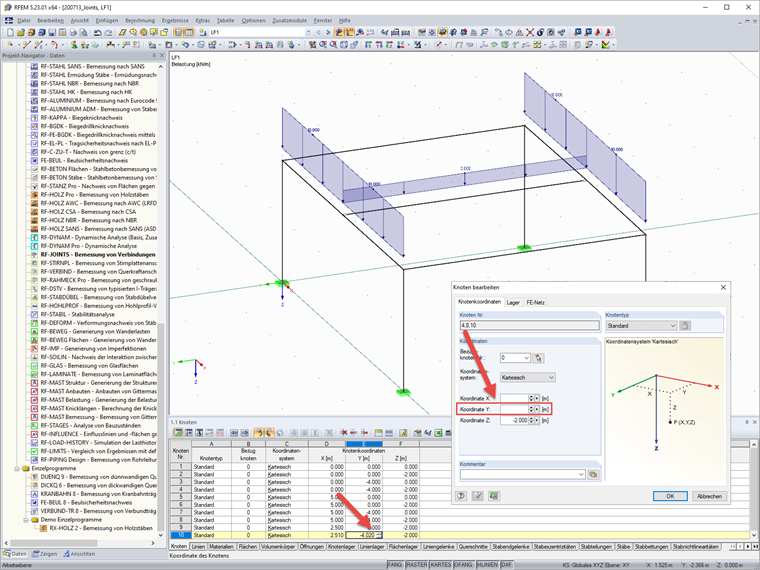

Si le message « Géométrie incorrecte » s'affiche, vérifiez si la géométrie de l'assemblage répond aux exigences des assemblages types. Cela peut également être dû à des incohérences dans l'entrée du modèle. Dans l'exemple, un petit écart dans les coordonnées de l'axe Y entraîne une géométrie de modèle incorrecte.
Si le message « Matériau non valide » s'affiche, vérifiez si le matériau est prévu pour l'assemblage type. Pour les sections et les tôles, vous pouvez sélectionner le matériau S 235 ou S 355 pour ces assemblages.
