Вопрос

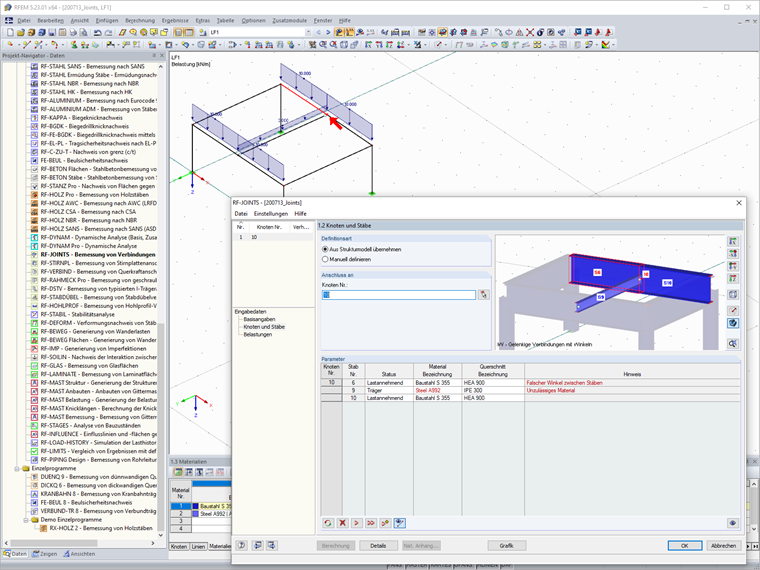

В модуле RF‑/JOINTS Steel - DSTV отображаются примечания «Неправильная геометрия» и «Недопустимый материал». Какие записи мне нужно исправить?
Ответ:
Соединения в модуле RF‑/JOINTS Steel - DSTV представляют собой типовые стальные соединения для передачи или загружения моментами и поперечными силами.

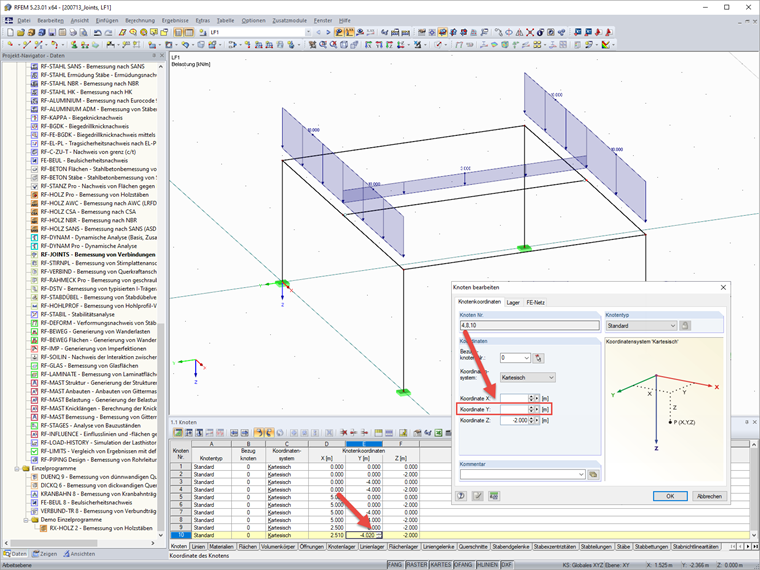

В случае появления примечания «Неправильная геометрия», проверьте, соответствует ли геометрия соединения требованиям типовых соединений. Причиной тому могут быть также несоответствия, возникшие при вводе модели. Например, небольшое отклонение в координатах оси Y могут легко привести к неправильной геометрии модели.
При появлении сообщения «Недопустимый материал» затем проверьте, пригоден ли данный материал для использования в типовых соединениях. Для сечений и металлических листов, например, рекомендуется выбрать для типовых соединений материал S 235 или S 355.
