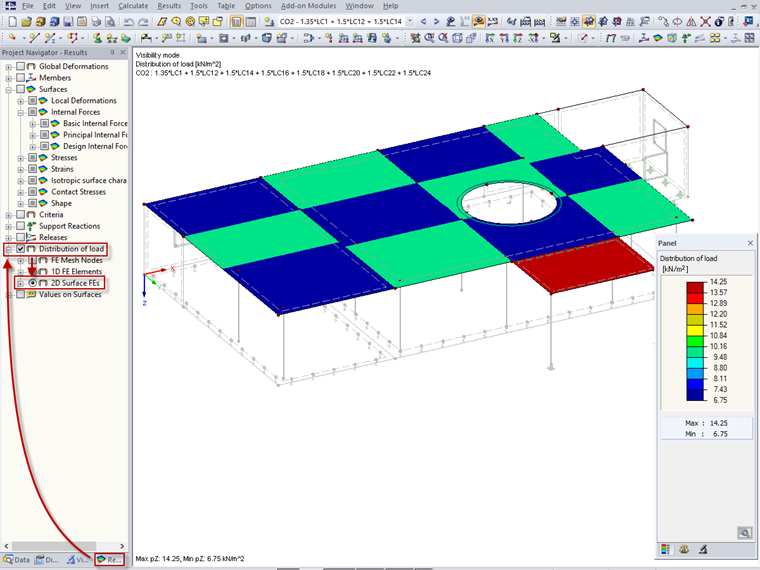

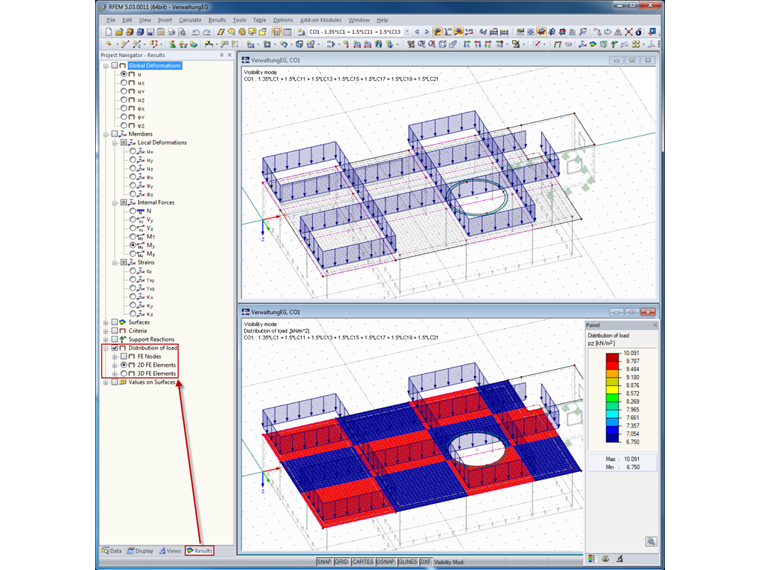

Une solution consiste à afficher la répartition des charges dans le navigateur de résultats. Ainsi, les éléments EF 2D sont colorés graphiquement et les valeurs correspondantes sont affichées dans le panneau de couleurs adjacent. Outre les charges surfaciques définies, le poids propre est également pris en compte. Si nécessaire, le panneau de couleurs peut être ajusté.
