Question

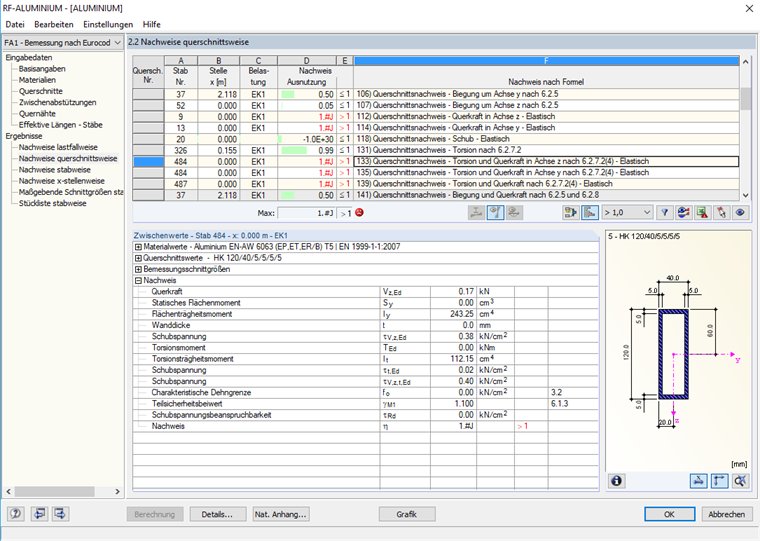

J'obtiens un résultat peu plausible dans le module RF-/ALUMINIUM avec l'expression « 1.#J ».
Comment résoudre ce problème ?
Réponse:

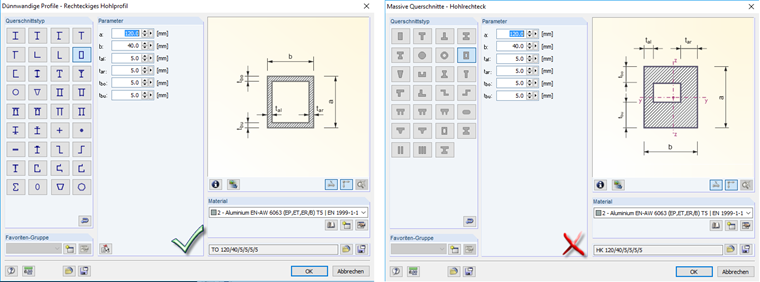

On peut obtenir ce type de résultat lorsque les efforts internes limites de la section ne peuvent pas être déterminés. Dans la plupart des cas, le problème provient d'une section mal définie ou de la sélection d'une section non prise en charge par le logiciel. Veuillez vérifier si vous avez sélectionné une section autorisée pour les structures en aluminium dans le module additionnel. Cela inclut les sections laminées et les sections paramétriques à parois minces.La section HK 120/40/5/5/5/5 représentée sur la Figure 01 n'est pas autorisée car elle a été sélectionnée parmi les sections à parois épaisses (composants en béton).
Il faut alors choisir la section TO 120/40/5/5/5/5 à la place.
Il faut alors choisir la section TO 120/40/5/5/5/5 à la place.
Veuillez également noter que pour effectuer une vérification dans RF-/ALUMINIUM, vous devez sélectionner un matériau qui couvre également les épaisseurs de matériau utilisées pour les sections. Un matériau autorisé uniquement jusqu'à t = 3 mm ne peut pas être utilisé pour une section de t = 5 mm.
