La boîte de dialogue Configuration de barre gère les spécifications de base pour l'analyse contrainte-déformation des barres et des ensembles de barres. La boîte de dialogue Configurations est décrite au chapitre Analyse contrainte-déformation . Nous vous expliquons également comment assigner des objets.
Contraintes

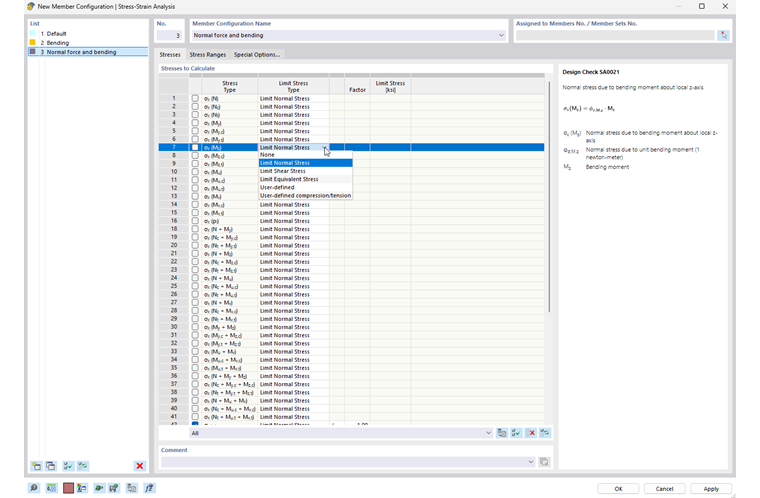

Dans l'onglet Contraintes, vous pouvez sélectionner les contraintes à calculer et définir le type de contrainte limite.
Si vous souhaitez augmenter ou réduire la contrainte limite pour un type de contrainte, vous pouvez l'échelonner en conséquence dans la colonne 'Facteur'. Si vous sélectionnez l'option '/', la contrainte est divisée par le facteur multiplié par '*'.

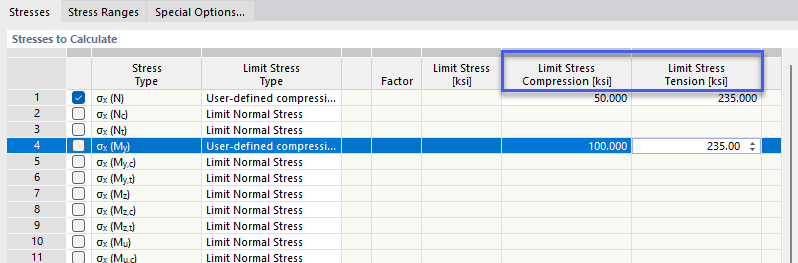

Si vous souhaitez utiliser la contrainte définie par l'utilisateur comme référence au lieu de la contrainte limite enregistrée dans les propriétés de matériau, sélectionnez le type de contrainte limite 'Utilisateur' dans la liste. Ainsi, le champ de la colonne 'Contrainte limite' devient accessible.
Intervalles de contrainte

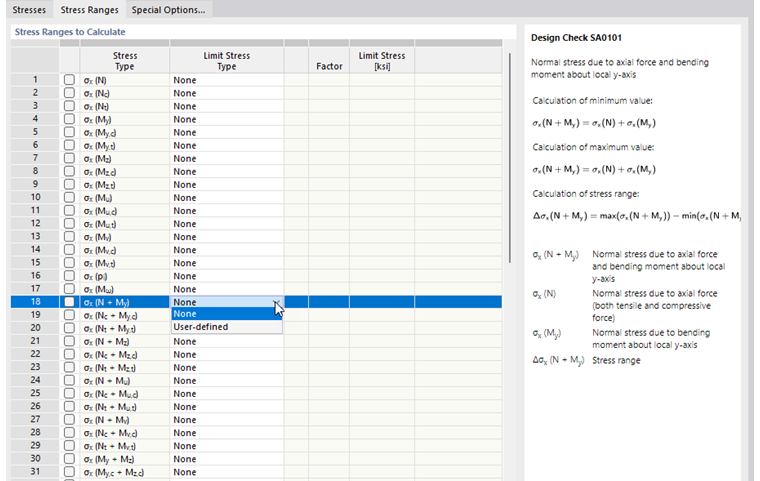

Dans l'onglet Intervalles de contrainte , vous pouvez sélectionner les types de contrainte pour lesquels les plages doivent être calculées et si les contraintes limites sont pertinentes dans ce cas.
Le type de contrainte limite 'Sans' est prédéfini. Cela devrait permettre d'analyser les plages de contraintes indépendamment des normes. Si vous souhaitez définir une contrainte limite, sélectionnez le type de contrainte 'Utilisateur' dans la liste, puis entrez la valeur correspondante.
Options spéciales

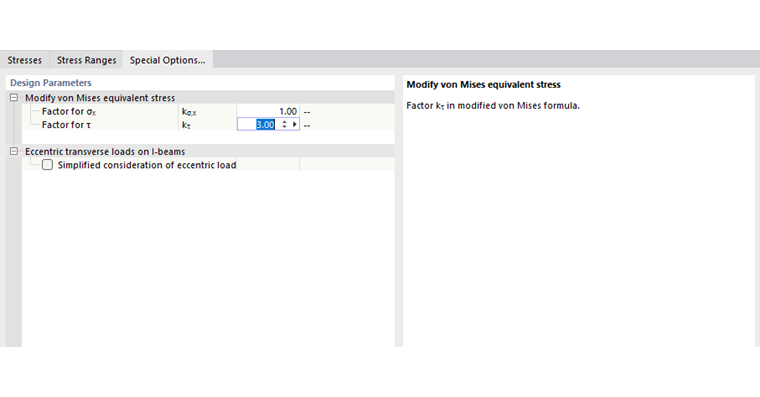

Dans l'onglet Options spéciales , vous pouvez modifier d'autres paramètres pertinents pour le calcul.
Modifier la contrainte équivalente de von Mises
Utilisez ces deux facteurs pour contrôler la pondération de la contrainte normale et de la contrainte de cisaillement dans la contrainte équivalente selon von Mises.
Charges transversales excentrée sur les poutres en I
Si des charges transversales sont appliquées à la membrure supérieure des poutres, elles ont un effet décroissant sur la contrainte de flexion dans la membrure inférieure à mesure que la hauteur de la section augmente. Pour cette raison, il est possible de considérer les charges transversales agissantes excentriques par une méthode simplifiée pour les sections en I élevées : Pour chaque section en I laminée ou paramétrique, le moment fléchissant Mz est entièrement chargé sur la semelle supérieure. Pour déterminer les contraintes, le module complémentaire utilise une section équivalente avec un moment d'inertie Iz divisé par deux.
L'avantage de cette option est que les charges de cisaillement peuvent être modélisées par rapport aux axes de gravité afin d'éviter la torsion.
