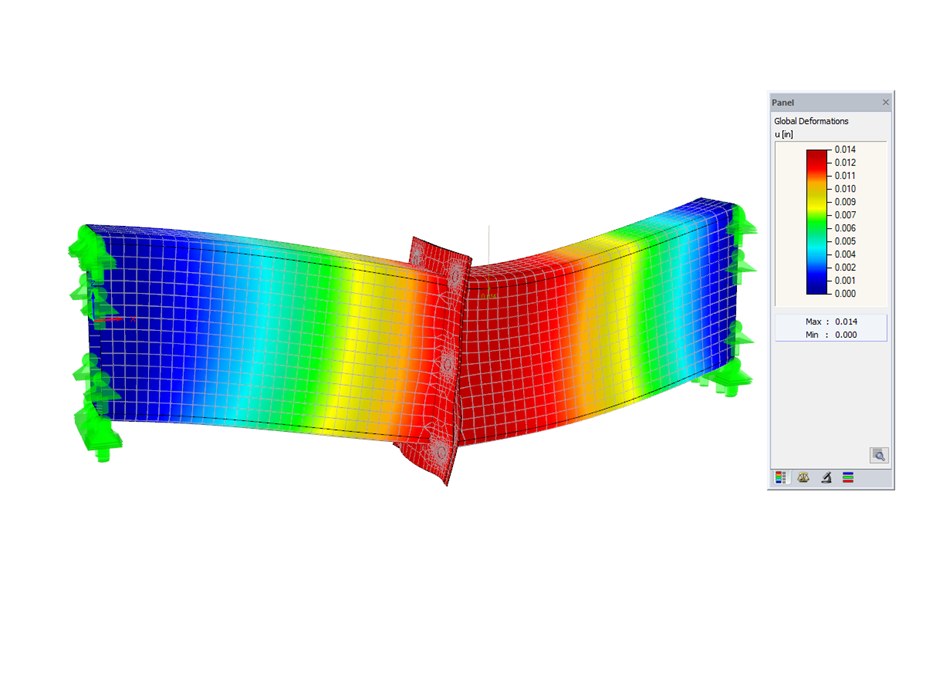

Éclisse de poutre modélisée dans RFEM à l'aide d'un solide de contact non linéaire. Le webinaire disponible via le lien ci-dessous présente le processus de modélisation avec des solides de contact dans RFEM.
Connexion de poutre - Solide de contact non-linéaire
Nombre de nœuds | 107 |
Nombre de lignes | 84 |
Nombre de barres | 6 |
Nombre de surfaces | 40 |
Nombre de solides | 1 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,170 t |
Cotation fonctionnelle | 1,532 x 0,508 x 0,356 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
