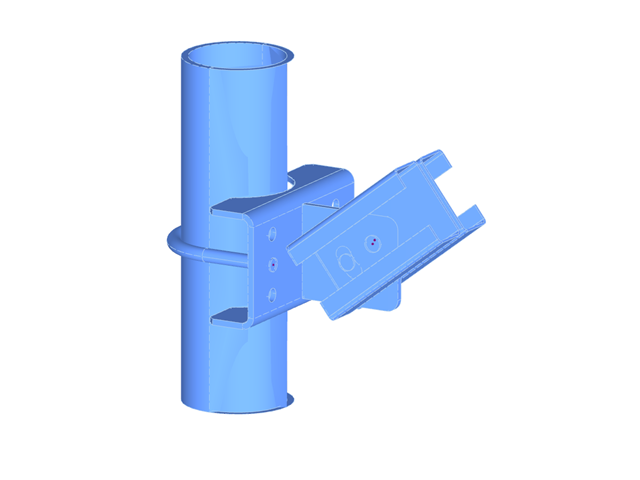

Assemblage acier aux éléments finis modélisé dans RFEM avec des éléments solides 3D. Le webinaire disponible via le lien ci-dessous présente le déroulement de la modélisation à l'aide de solides dans RFEM.

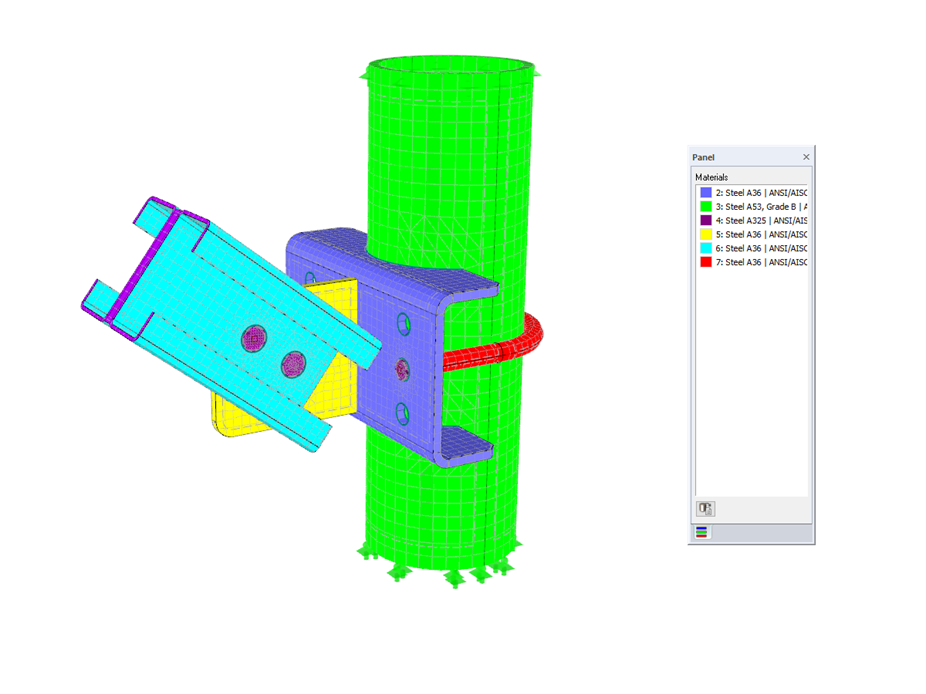

Assemblage en acier modélisé avec des éléments solides
Nombre de nœuds | 385 |
Nombre de lignes | 415 |
Nombre de surfaces | 178 |
Nombre de solides | 12 |
Nombre de cas de charge | 3 |
Poids total | 0,658 t |
Cotation fonctionnelle | 1,458 x 0,982 x 1,687 m |
Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
