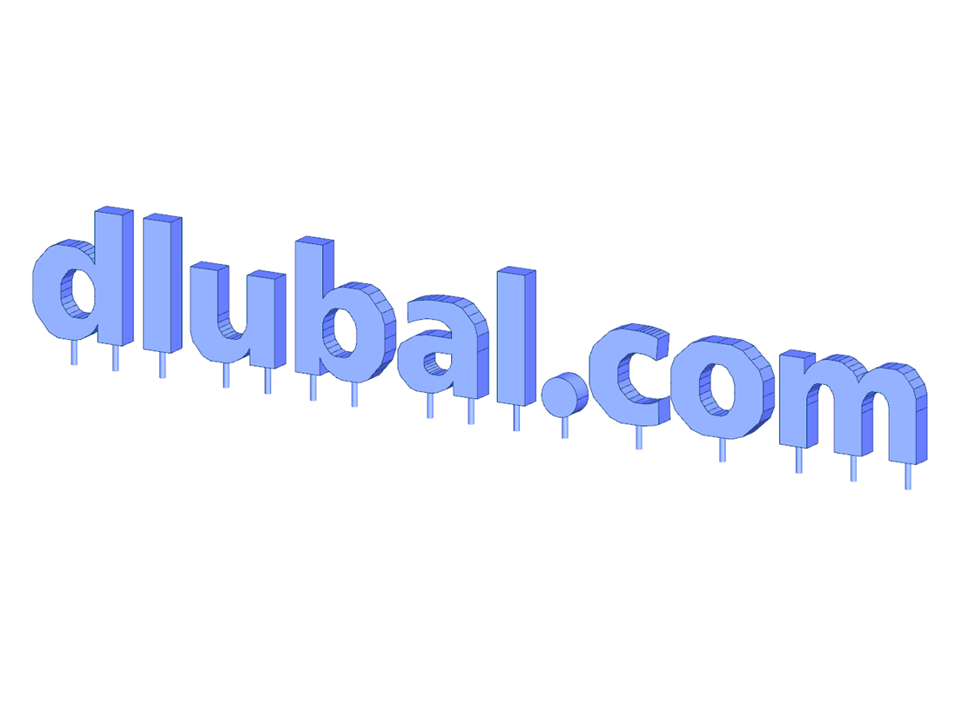

Lettres en aluminium
Nombre de nœuds | 800 |
Nombre de lignes | 1172 |
Nombre de barres | 16 |
Nombre de surfaces | 395 |
Nombre de cas de charge | 14 |
Nombre de combinaisons de charges | 24 |
Nombre de combinaisons de résultats | 1 |
Poids total | 11,072 t |
Cotation fonctionnelle | 8,000 x 3,000 x 1,100 m |
Version du logiciel | 5.24.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
