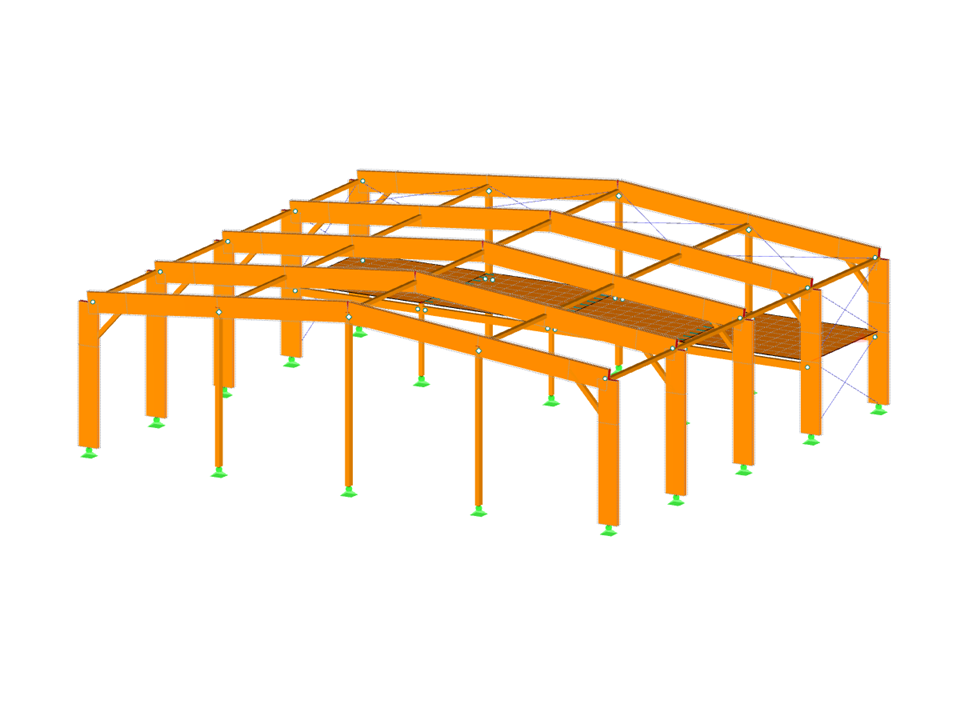

Halle en bois
| Nombre de nœuds | 124 |
| Nombre de lignes | 143 |
| Nombre de barres | 130 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 12 |
| Nombre de combinaisons de charges | 172 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 20,321 t |
| Cotation fonctionnelle | 20,122 x 18,122 x 6,061 m |
| Version du logiciel | 5.26.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
