- Ad esempio, la curva di instabilità flesso-torsionale europea, regolata nell'Appendice nazionale tedesca alla EN 1993.
- L'estensione per flessione biassiale si basa su una tesi di Naumes.
- L'interpolazione tra instabilità laterale e instabilità flesso-torsionale.
Progettazione di set di aste secondo l'Eurocodice 3
Non posso definire le lunghezze libere d'inflessione per la verifica di un set di aste in STEEL EC3. Sto sbagliando qualcosa?
Risposta:
Oltre all'analisi di stabilità secondo la sezione da 6.3.1 alla sezione 6.3.3 della EN 1993-1-1 (metodo dell'asta equivalente), il modulo aggiuntivo RF-/STEEL EC3 fornisce il metodo generale secondo la sezione 6.3.4 della EN 1993-1-1. Quest'ultimo può anche essere esteso con le seguenti opzioni:
Per la verifica di set di aste secondo il Metodo generale , è disponibile una finestra nella finestra "1.7 Vincoli esterni dei nodi - Set di aste" in cui i vincoli esterni dei nodi sono visualizzati graficamente sul set di aste. In questo modo, il metodo generale è un utile supplemento agli altri formati di verifica. Si è dimostrato particolarmente efficace nella progettazione di rastremazioni. Non è necessario inserire le lunghezze libere d'inflessione in questo metodo.

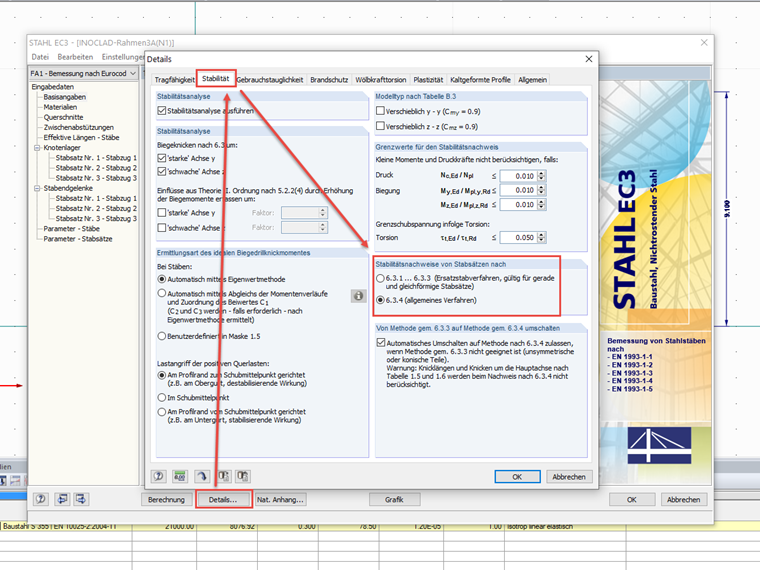

Nei "Dettagli" del modulo aggiuntivo, è possibile selezionare il metodo che si desidera utilizzare per i set di aste nella scheda "Stabilità" (vedere la Figura 01).
Il metodo dell'asta equivalente può essere utilizzato solo per set di aste diritte con una sezione trasversale uniforme, cioè non per giunti rastremati. Pertanto, per le aste con una sezione trasversale variabile, utilizzare il metodo generale predefinito.
