Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

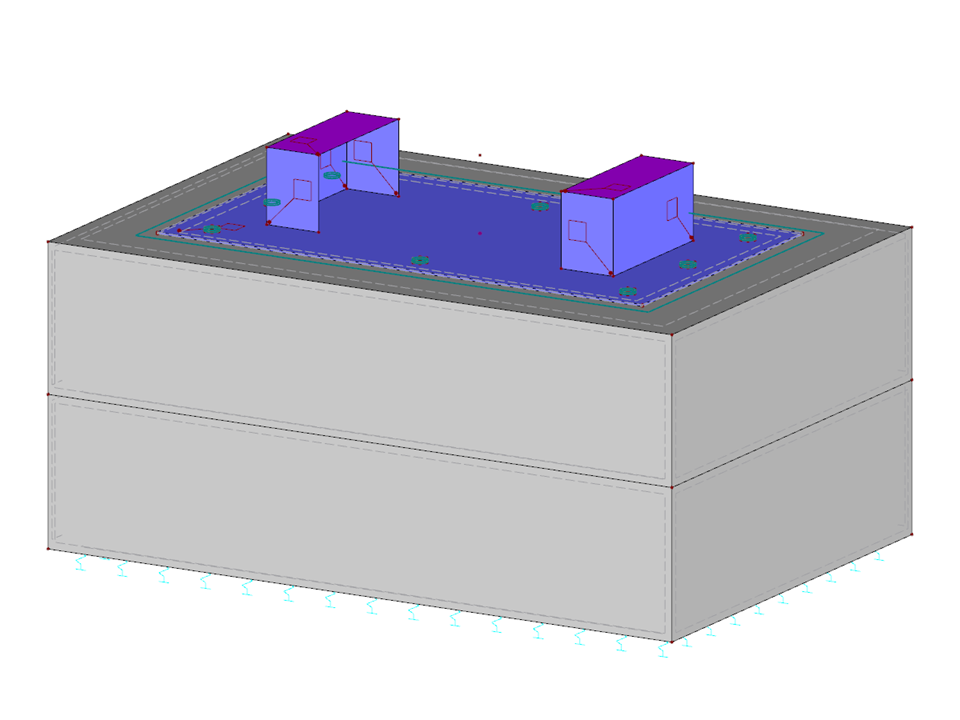

Płyta kotwiąca do profili 2U
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 69 |
Liczba linii | 86 |
Liczba prętów | 8 |
Liczba powierzchni | 49 |
Ilość brył | 3 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,507 t |
Wymiary (metryczne) | 0,900 x 0,500 x 0,600 m |
Wymiary (imperialne) | 2.95 x 1.64 x 1.97 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
