Widoki zdefiniowane przez użytkownika

RFEM und RSTAB bieten im Zeigen-Navigator viele Darstellungsmöglichkeiten an. Diese können sich entsprechend der Thematik komplett unterscheiden. Für die entsprechenden Änderungen werden oft mehrere Klicks benötigt. Um diese Arbeit zu optimieren, kann der Nutzer benutzerdefinierte Ansichten anlegen. Diese speichern alle getroffenen Einstellungen ab. Folgendes Beispiel soll zur Veranschaulichung dienen.

Dla każdej ramy dostępny jest ogólny widok konstrukcji oraz widoki z odpowiednią osią rastra. Aby przełączyć się między widokiem całej konstrukcji a widokiem ramy A, należy wprowadzić zmiany w renderowaniu, widoczności i wyborze odpowiedniej linii pomocniczej (linii siatki). Jeśli jednak wcześniej zdefiniowałeś te widoki, wystarczy jedno kliknięcie na odpowiedni widok.

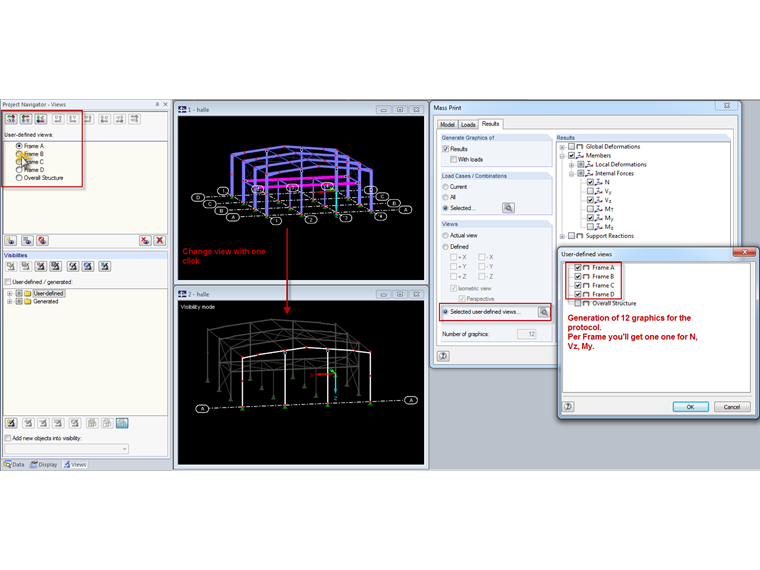

Przełączanie się między widokami

Kolejną zaletą widoków zdefiniowanych przez użytkownika jest to, że są one teraz dostępne do wydruku zbiorczego. Jeżeli zatem zdefiniowałeś widoczność dla każdej klatki i chcesz wydrukować odpowiednie siły wewnętrzne N, V_z , M_y w protokole wydruku, możesz wykonać tę czynność za jednym razem.

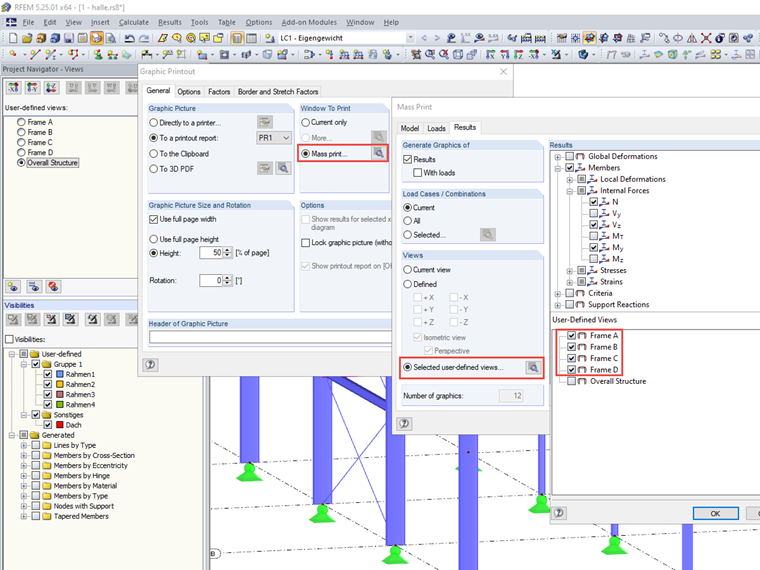

Wydruk zbiorczy widoków zdefiniowanych przez użytkownika

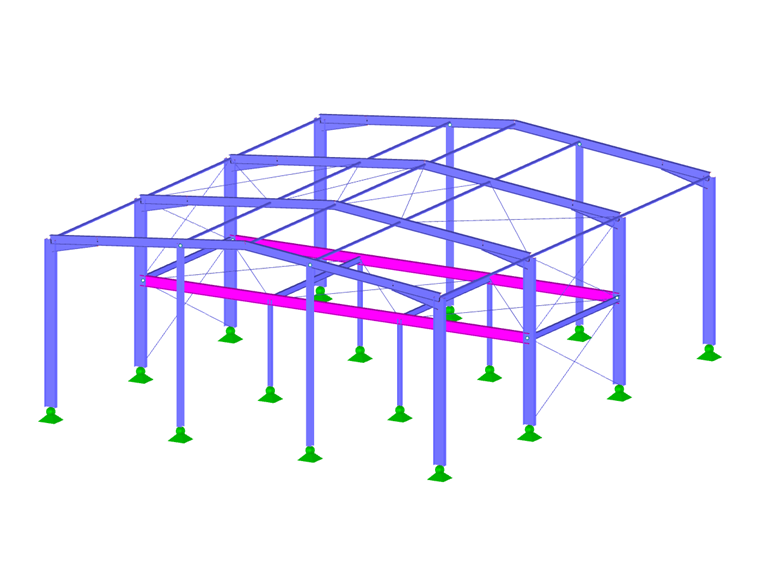

Hala stalowa
