Podczas modelowania brył kontaktowych należy pamiętać, że każda łącząca się powierzchnia boczna pomiędzy powierzchniami kontaktowymi ma być zamodelowana jako prosta powierzchnia z czterema liniami granicznymi.
Siatki ES nie można wygenerować, jeśli ta reguła modelowania nie jest uwzględniona. W takim przypadku program wyświetla następujący komunikat o błędzie: „Powierzchnia boczna [Powierzchnia nr] nie posiada czterech krzywych granicznych”.

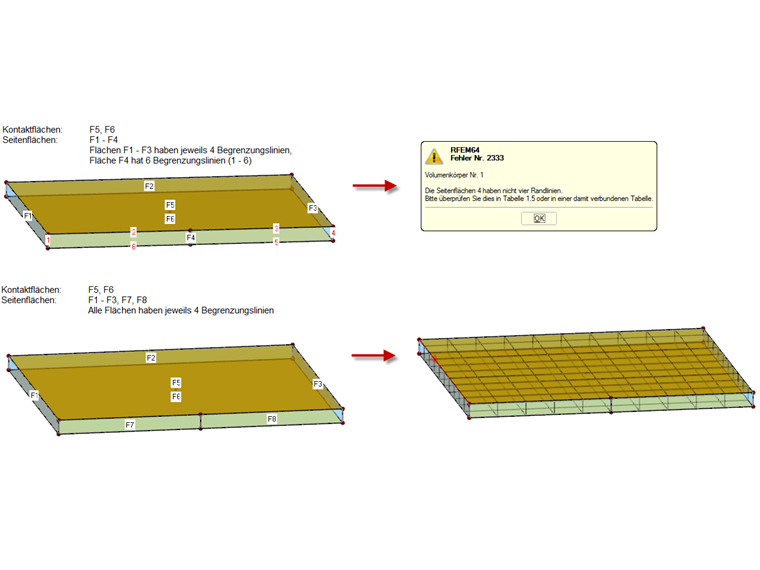

Bryła kontaktowa pokazana na rysunku 1 ma powierzchnie kontaktowe F5 i F6 oraz powierzchnie boczne F1 do F4. Każda z powierzchni bocznych F1 do F3 ma cztery linie graniczne. Powierzchnia boczna F4 ma sześć linii granicznych (linie od 1 do 6), a zatem nie jest zgodna z regułą modelowania, dlatego wyświetlany jest komunikat o błędzie.

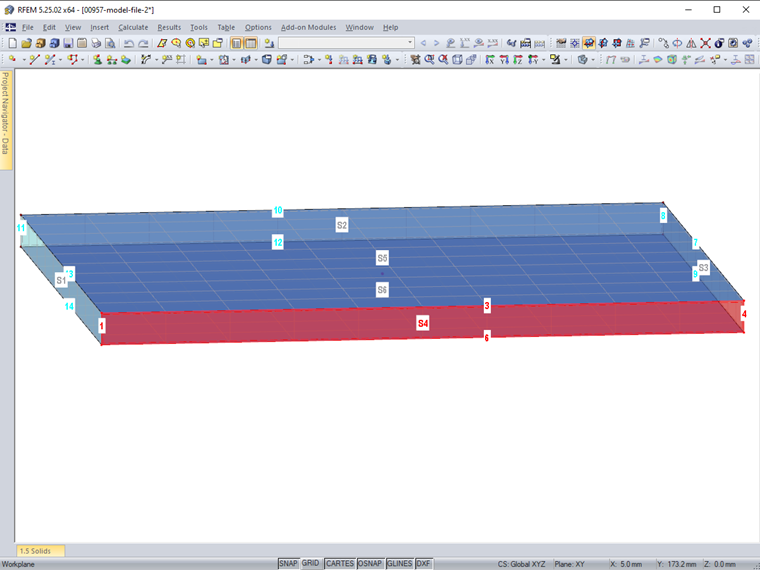

Linie 2 i 3 oraz 5 i 6 można teraz połączyć w jedną linię, tak aby powierzchnia boczna F4 składała się tylko z czterech linii granicznych (rysunek 2).

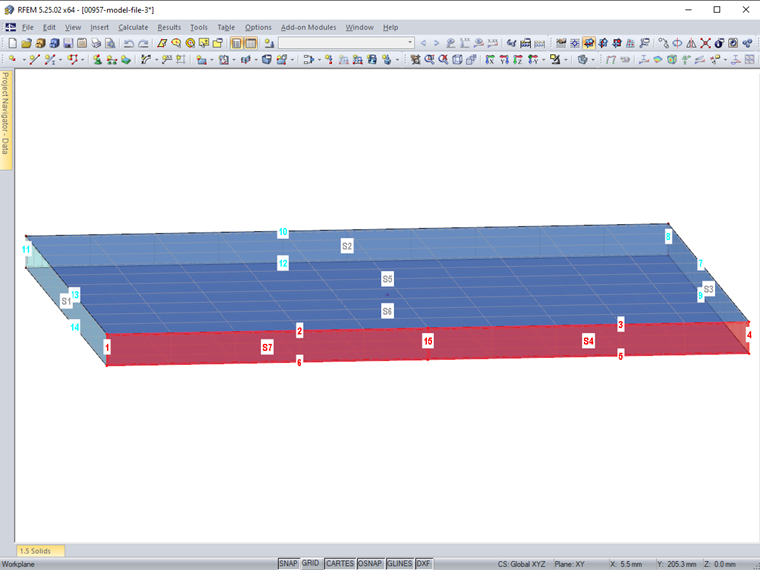

Jeżeli scalenie linii nie jest możliwe, ponieważ na przykład łączą się ze sobą inne elementy, powierzchnia boczna F4 musiałaby zostać podzielona na kilka powierzchni częściowych, z których każda składałaby się tylko z czterech linii granicznych. Na rysunku 3 powierzchnia boczna F4 została podzielona na częściowe powierzchnie F4 i F7, co umożliwia wygenerowanie siatki ES.
