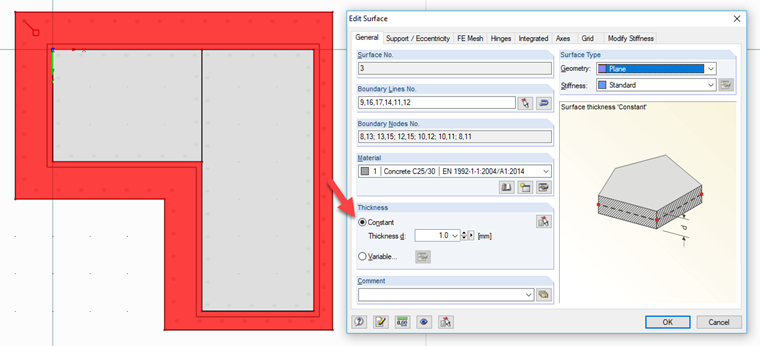

Zwłaszcza w obszarach brzegowych płyt często występują drgania wyników. W tym przypadku wynik można poprawić, modelując wokół powierzchni zakładkę o minimalnej grubości. Jest do niej przypisany ten sam fundament, co płyta główna. Nakładanie się fundamentu dokładniejszego pokazuje obszar krawędzi płyty, a zachowanie zbieżności jest często lepsze.
Zachowanie konwergencji SOILIN
Obecnie mam problem polegający na tym, że obliczenia w RF‑SOILIN są wyjątkowo czasochłonne i nie są zbieżne. Co mam zrobić?
Zwłaszcza w obszarach brzegowych płyt często występują drgania wyników. W tym przypadku wynik można poprawić, modelując wokół powierzchni zakładkę o minimalnej grubości. Jest do niej przypisany ten sam fundament, co płyta główna. Nakładanie się fundamentu dokładniejszego pokazuje obszar krawędzi płyty, a zachowanie zbieżności jest często lepsze.
