Pytanie
Za pomocą modułu dodatkowego RF-/DYNAM Pro wygenerowałem decydujące kombinacje wyników obciążeń sejsmicznych. Jaka jest kolejna procedura wymiarowania poszczególnych elementów konstrukcyjnych?
Odpowiedź:
Za pomocą modułów dodatkowych Obciążenia równoważne i drgania wymuszone można tworzyć kombinacje wyników zawierające nadrzędne kombinacje obciążeń sejsmicznych. Aby wykonać z nich obliczenia, należy je połączyć dalej na podstawie kombinacji przypadkowej. Ta kombinacja jest zdefiniowana na przykład w normie EN 1990, sekcja 6.4.3.4:${\mathrm E}_{\mathrm d}\;=\;\underset{}{\sum_{}^{}\;{\mathrm G}_{\mathrm k,\mathrm j}\;+\;\mathrm P\;+\;{\mathrm A}_{\mathrm{Ed}}\;+\;}\overset{}{\underset{}{\sum{\mathrm\psi}_{2,\mathrm i}\;{\mathrm Q}_{\mathrm k,\mathrm i}}}$

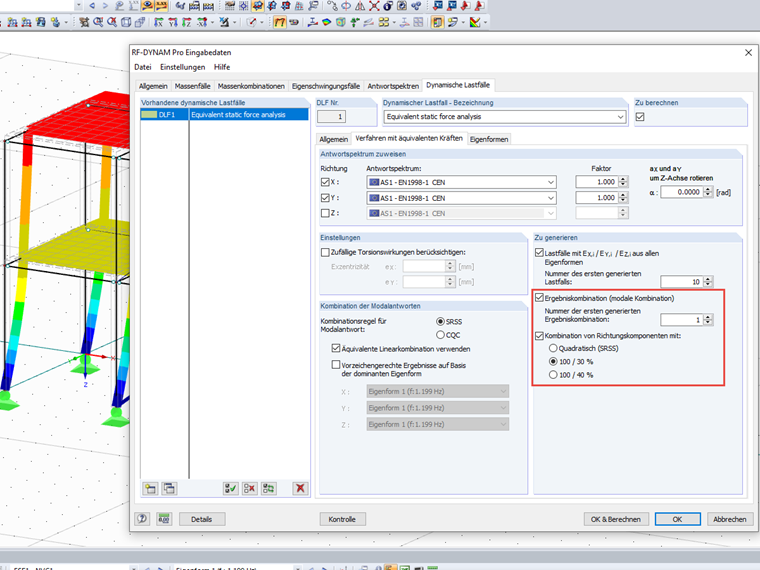

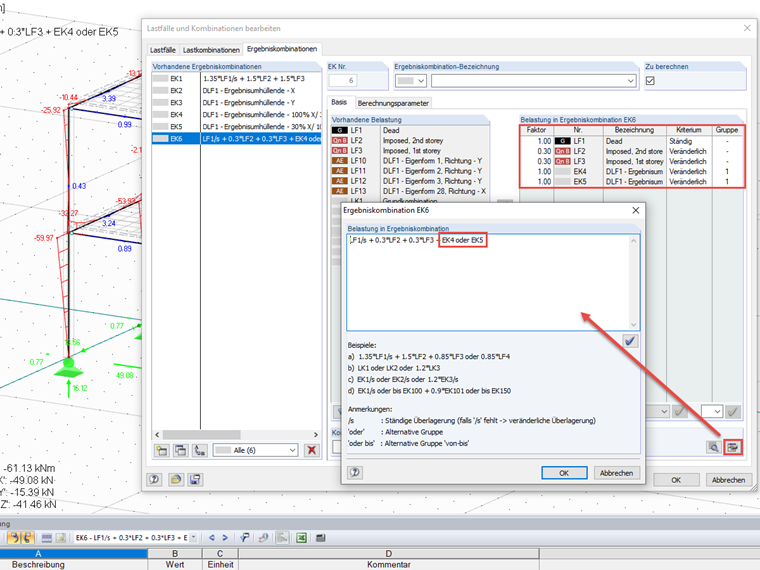

Ta przypadkowa kombinacja musi zostać zdefiniowana ręcznie w programie RFEM. Należy upewnić się, że (dla kombinacji kierunków z regułą 100/30%) obie utworzone kombinacje wyników z RF-/DYNAM Pro muszą zostać dodane z warunkiem „LUB”. Taka kombinacja jest pokazana na rysunku 02.
Ta przypadkowa kombinacja może być następnie wykorzystana do dalszych obliczeń. Możliwe jest oszacowanie decydujących sił wewnętrznych oraz zaimportowanie i obliczenie tej kombinacji w modułach obliczeniowych.
