- Pełna integracja z RFEM/RSTAB z importem odpowiednich sił wewnętrznych
- Warunki projektowe dla metody sprężysto-sprężystej i sprężysto-plastycznej
- Graficzny wybór prętów i zbiorów prętów do obliczeń
- Analiza dla kilku przypadków obciążeń i przypadków obliczeniowych

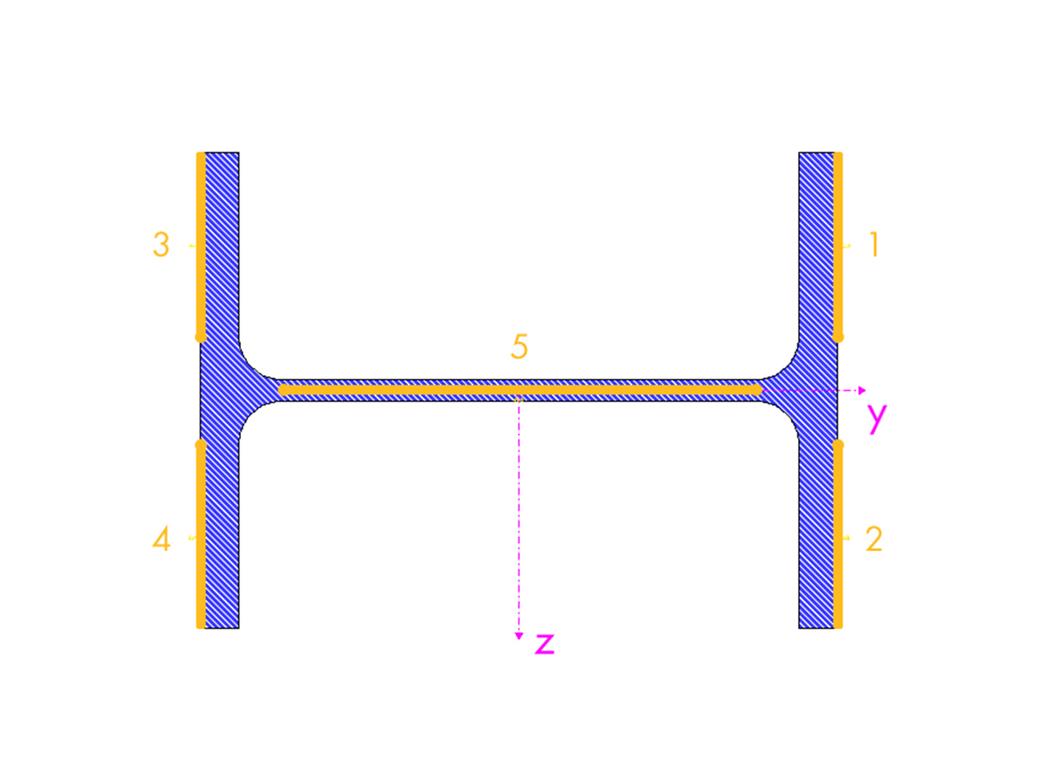

- Wymiarowanie w oparciu o parametry pola wyboczeniowego zintegrowane w bibliotece przekrojów dla części przekroju podpartej jedno- i obustronnie
- Opcjonalne definiowanie naprężeń stycznych zgodnie z komentarzem do El. (745)
- Możliwość uwzględnienia grubości spoiny przy wymiarowaniu przekrojów spawanych, co skutkuje skróceniem szerokości części przekroju
- Optymalizacja przekrojów z możliwością eksportu zmodyfikowanych przekrojów
Funkcje
Czy mają Państwo jakieś pytania?
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-16 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Obliczanie ramy momentowej zgodnie z AISC 341-16 jest teraz możliwe w rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6. Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń. W tym artykule omówiono wymaganą wytrzymałość połączenia. Przedstawiono przykładowe porównanie wyników pomiędzy RFEM a AISC Seismic Design Manual [2].
- Pełna integracja z RFEM/RSTAB z importem odpowiednich sił wewnętrznych
- Warunki projektowe dla metody sprężysto-sprężystej i sprężysto-plastycznej
- Graficzny wybór prętów i zbiorów prętów do obliczeń
- Analiza dla kilku przypadków obciążeń i przypadków obliczeniowych
- Wymiarowanie w oparciu o parametry pola wyboczeniowego zintegrowane w bibliotece przekrojów dla części przekroju podpartej jedno- i obustronnie
- Opcjonalne definiowanie naprężeń stycznych zgodnie z komentarzem do El. (745)
- Możliwość uwzględnienia grubości spoiny przy wymiarowaniu przekrojów spawanych, co skutkuje skróceniem szerokości części przekroju
- Optymalizacja przekrojów z możliwością eksportu zmodyfikowanych przekrojów
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent 'Płyta podstawy' umożliwia wymiarowanie połączeń z blachą podstawy za pomocą kotew wbetonowych. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
